Kód produktu
SJ-210

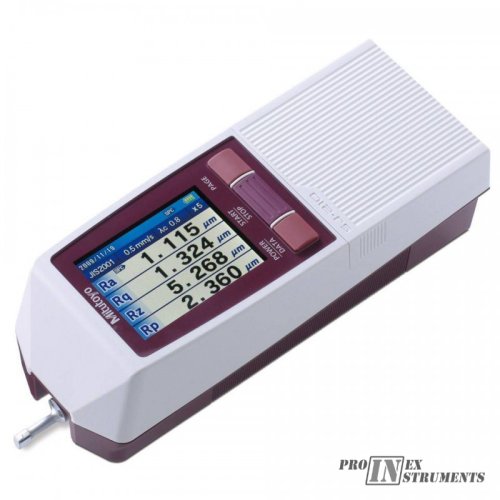

Surftest SJ-210 je uživatelsky příjemný drsnoměr pro měření drsnosti povrchu, koncipovaný jako kapesní přístroj, který může být okamžitě použit. Více

Surftest SJ-210 je uživatelsky příjemný drsnoměr pro měření drsnosti povrchu, koncipovaný jako kapesní přístroj, který může být okamžitě použit.

Snadné použití drsnoměru SJ-210:

2.4" barevné grafické LCD s podsvícením
Barevný LCD displej nabízí vynikající čitelnost a intuitivní zobrazení, umožňující jednoduché ovládání. Podsvícený LCD umožňuje lepší viditelnost ve zhoršených světelných podmínkách.

Jednoduché rozložení tlačítek
Surftest SJ-210 lze snadno ovládat pomocí tlačítek na přední straně přístroje a pod krytem.

Vysoce funkční drsnoměru SJ-210:

Pokročilé možnosti ukládání dat
Až 10 podmínek měření a jeden naměřený profil mohou být uloženy ve vnitřní paměti.

Paměťová karta MicroSD
Přídavná paměťová karta může být použita jako rozšíření paměti pro uložení velkého množství naměřených profilů a podmínek.

Ochrana heslem
Přístup ke každé funkci může být chráněn heslem, které zabraňuje neúmyslným operacím a umožňuje chránit nastavení.

Rozsáhlé analýzy a zobrazení funkcí:

V souladu s mnoha průmyslovými standardy
Surftest SJ-210 vyhovuje následujícím normám: JIS (JIS-B0601-2001, JIS-B0601-1994, JIS B0601-1982), VDA, ISO-1997, a ANSI.

Zobrazuje hodnocené profily a grafická data
Kromě výsledků výpočtů, umožňuje Surftest SJ-210 zobrazit dílčí výsledky výpočtů a hodnocené profily, křivky zatížení, a materiálový podíl v určité výšce.

Displej

  • Barevný grafický LCD
  • Velký 2.4" LCD
  • Podsvícený

Obsluha

  • Klávesy pro změnu nastavení se nacházejí v prostoru pod posuvným krytem
  • Klávesy se šipkami umožňují intuitivní ovládání
  • Důležité funkce jsou snadno dostupné

Posuvová jednotka

Posuvová jednotka může být oddělena od zobrazovací jednotky pomocí kabelu, což umožňuje flexibilnější měření. Jednotka může být oddělena a znovu připojena v jednom jednoduchém kroku. Existuje mnoho různých druhů jednotek a detektorů.

Jazyková podpora

Zobrazovací jednotka podporuje 16 jazyků.

Dobíjecí NiMH baterie
Vestavěná baterie vyniká vysokou kapacitou, krátkou dobou nabíjení a umožňuje cca. 1000 měření.

Připojení

  • Data mohou být přenášena do počítače přes vysokorychlostní rozhraní USB.
  • Velké množství dat lze uložit na přídavnou kartu MicroSD

Mnoho funkcí na jednom místě:

Optimální funkčnost a všestrannost

Dobře čitelný 2,4" barevný grafický LCD s podsvícením umožňuje číst z obrazovky snadno i v tmavém prostředí

  • Výsledky GO / NG jsou barevně zobrazeny
  • Hodnocený profil, křivka dosedací plochy a amplitudy distribuční křivky mohou být zobrazeny vedle výsledků výpočtů. Hodnocený profil lze přiblížit a/nebo oddálit.
  • Režim zobrazení lze volně přepínat mezi horizontálním a vertikálním zobrazením.
  • Výsledky výpočtu jsou zobrazeny velkými písmeny.
  • Až 10 podmínek měření může být uloženo ve vnitřní paměti. Podmínky mohou být rychle načteny v závislosti na obrobku.
  • Použití přídavné paměťové karty může být použito jako rozšíření paměti pro uložení velkého množství měřených profilů a podmínek měření.

Pokročilé možnosti ukládání dat:

Mnoho možností rozhraní:

Rozhraní USB je standardním vybavením. Surftest SJ-210 také nabízí RS-232C výstup, Digimatic výstup, výstup tiskárny a vstup nožního spínače.

Pokročilé funkce drsnoměru SJ-210

  • Zobrazovací jednotka podporuje 16 jazyků, které mohou být libovolně přepínány.
  • Přístup k funkcím může být chráněn heslem.
  • Baterie poskytuje rychlé nabíjení a dlouhou životnost.

Jednoduché nastavení

Zobrazené nastavení lze snadno změnit stisknutím levého a pravého tlačítka se šipkami pod posuvným krytem. Například mohou tyto klávesy být použity k přepínání cutoff hodnoty (Xc) a počet měřených délek (N) na obrazovce měření.

Nastavení parametrů a přepočítání výsledků

Požadované parametry lze vybrat z obrazovky. Podnabídka také umožňuje určit podrobné nastavení, jako je tolerance. Po dokončení měření, lze parametry změnit a výpočty mohou být pre vedeny znovu* s využitím nových parametrů.

Posuvové jednotky

Vynikající flexibilita

Umožňuje vykonávat měření v libovolné orientaci, včetně svislé i vzhůru nohama. Zvláštní příslušenství, jako je adaptér pro výškoměr, umožňuje měření provádět efektivně v různých situacích a nastaveních.

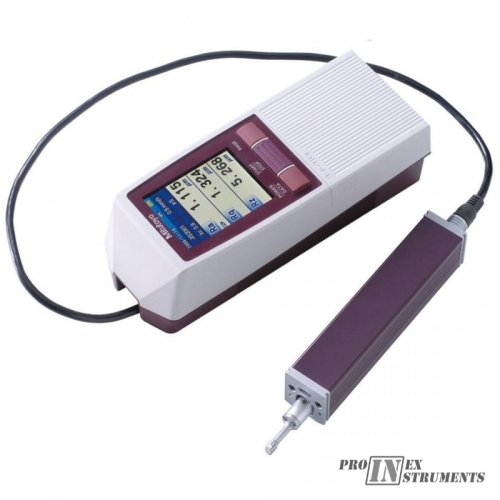

Posuvová jednotka použitelná společně se zobrazovací jednotkou nebo samostatně

Posuvová jednotka může být oddělena od zobrazovací jednotky a opět připojena v jednom snadném kroku

Technické specifikace drsnoměru SJ-210:

Model       Standardní posuvová jednotka R-posuvová jednotka S-posuvová jednotka
(Typ snímače)   SJ-210
(snímací hrot 0,75mN)
SJ-210 (snímací hrot 4mN) SJ-210 (snímací hrot 0,75mN) SJ-210 (snímací hrot 4mN) SJ-210 (snímací hrot 0,75mN) SJ-210
(snímací hrot 4mN)
Obj.č. (mm) 178-560-01 178-560-02 178-562-01 178-562-02 178-564-01 178-564-02
Obj.č. (inch/mm) 178-561-01 178-561-02 178-563-01 178-563-02 178-565-01 178-565-02
Měřici rozsah, Osa X 17,5 mm 5,6 mm
Měřici rozsah, Osa Z, Rozsah 360 µm (-200 µm až+160 µm)
Měřici rozsah (Snímač)      Rozsah / Rozlišení 360 µm / 0,02 µm, 100 µm / 0,006 µm, 25 µm / 0,002 µm
Rychlost měření Měřeni: 0,25 mm/s, 0,5 mm/s, 0,75 mm/s Návrat: 1 mm/s
Měřici sila / snímacího hrotu snímací hrot 0,75mN: 0,75mN / 2 µmR 60°, snímací hrot 4 mN: 4mN / 5µmR 90°
Přítlačná síla Méně než 400mN
Použitelné normy JIS '82 / JIS '94 / JIS '01 / ISO '97 / ANSI / VDA
Hodnocené profily P-profil / R-profil / DF profil / R-prof il-Motif
Hodnocené parametry Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rzi max, S, HSC, RzJIS, Rppi, RAa, RAq, Rlr, Rmr, Rmr(c), R8c, Rk, Rpk, Rvk, MM, Mr2, AI, A2, Vo, Rpm, tp, Htp, R, Rx, AR, Možné přizpůsobení
Analýza grafů Křivka dosedací plochy / Amplitudy distribuční křivky
Filtry Gaussův,2CR75,PC75
Cut off délka () 0,08,0,25, 0,8,2,5mm
Cut off délka () 2,5, 8µm
Měřená délka 0,08,0,25,0,8,2,5 mm
Počet měřených délek (xn) Xl,x2,x3,x4,x5,x6,x7,x8,x9,x10,
libovolná délka (0,3 až 16,0mm: krok 0,01 mm)
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10,
libovolná délka (0,3 až 5,6 mm: krok 0,01 mm)
Rozměry LCD 36,7 x 48,9 mm
Podporované jazyky japonsky, anglicky, německy, francouzsky, italsky, španělsky, portugalsky, korejsky, čínsky 2x, česky, polsky, maďarsky turecky, švédsky, nizozemsky
Výpočet zobrazení výsledku Vertikální zobrazení: 1 parametr/3 parametry/trasováni měřeni Horizontální zobrazení: 1 parametr / 4 parametry / trasování měření (Horizontální displej otočený)
Funkce tisku (Vyhrazená tiskárna je vyžadována samostatně.) Podmínky měření / Výsledky výpočtů / Výpočet výsledků pro každý délku měřeného vzorku / Hodnocený profil / Křivka dosedací plochy / Amplitudy distribuční křivky / Informace o nastavení
Výstup dat USB l/F, Výstup Digimatic, Výstup tiskárny, RS-232C l/F, Vstup pro nožní snímač
Přizpůsobení Požadované parametry mohou být vybrány pro výpočet a zobrazení
Vyhodnocení GCVNG Podle maximální hodnoty /16 % / Směrodatná odchylka
Ukládání podmínek měření Uložit podmínky při vypnutí
Ukládání Vnitřní paměť: Podmínky měření (10 nastavení), Měřené profily (1 měření) Paměťová karta (Zvláštní příslušenství): 500 podmínek měření, 10000 měřených profilů, 500 snímků displeje Textový soubor (Podmínky měření / Měřené profily / Hodnocený profil / Křivka dosedací plochy / Amplitudy distribuční křivky)
Kalibrace Automatická kalibrace se vstupem číselné hodnoty/ průměrná kalibrace s více měřeními (max. 5 krát) je k dispozici
Funkce úspory energie Automatické vypnutí (10-600sek)
Napájení Dva způsoby napájení: baterie (dobíjecí Ni-MH baterie) a síťový adaptér *Doba nabíjení: přibližně 4 hodiny (může se lišit v závislosti na okolní teplotě) "Výdrž: přibližně 1000 měření (mírně se liší vzhledem k podmínkám použití / prostředí)
Rozměry Š x H x V                Zobrazovací jednotka - 52,1 x 65,8x160 mm
Posuvová jednotka - 115x23 x26 mm
Hmotnost Přibližně 500g (Zobrazovací jednotka + Posuvová jednotka + Standardní snímač)



Rozsah dodávky Surftest SJ-210 Standardní- a R-posuv Rozsah dodávky Surftest SJ-210 S-posuv
  •   Zobrazovací jednotka
  •   Standardní nebo R-posuv
  •   Standardní snímač
  •   Propojovací kabel pro oddělené používání posuvu
  •   Kalibrační normál 178-601
  •   Deska pro kalibrační normál
  •   Pouzdro na přenášení
  •   Ochranná folie (pro displej)
  •   Síťový adaptér
  •   Návod k obsluze
  •   Rychlá referenční příručka
  • Zobrazovací jednotka -S-posuv
  • Standardní snímač pro S-posuv
  • Propojovací kabel pro oddělené používání posuvu
  • Kalibrační normál 178-601
  • Deska pro kalibrační normál
  •  Pouzdro na přenášení
  • Ochranná folie (pro displej)
  • V-adaptér
  • Bodový adaptér
  • Síťový adaptér
  • Návod k obsluze
  • Rychlá referenční příručka

Parametry

Materiál Hliník, Barvy a nátěry, Kovy, Plasty a polymery, Ocel
