Přístroj se vyrábí ve dvou variantách, BASIC a PRO. Model PRO umožňuje ukládat naměřená data a uložit rychlost zvuku materiálu o známé tloušťce, dále je dodáván s extra 2,5MHz sondou.
Model Basic obsahuje 10 přednastavených rychlostí zvuku a nemá možnost ukládání dat. Aplikace: Tloušťkoměry mohou být použité k měření/monitorování tloušťky stěn potrubí, tlakových nádob, nádrží apod. pro jejich ztenčování díky korozi. (Ochranné nátěry, Kontrola koroze, Dekorativní nátěry, Údržba budov) viac
Tieto prístroje sú ručné mikroprocesorom riadené ultrazvukové hrúbkomery materiálov, meracie hrúbku kovových aj nekovových materiálov ako je hliník, titán, plast, keramika, sklo a ďalšie vhodné vodiče ultrazvukových vĺn, pokiaľ majú paralelnú hornú a spodnú časť. Tieto hrúbkomery sú používané v mnohých oblastiach priemyslu, ide o precíznu meraciu techniku použiteľnú na mnohých rôznych materiáloch, jednotlivých súčiastkach i kompletných zariadeniach a strojoch. Môže byť tiež použitý pri monitorovaní všetkých typov rúrok a tlakových nádob, kde detekuje úbytok materiálu v dôsledku korózie. Hrúbkomery majú jednoduché ovládanie s presnosťou 1%,</strong > po jednoduchej kalibrácii prístroja na materiáli o známej hrúbke. Prístroj nie je vhodný na meranie liatin pre ich veľké kryštaloidné zloženie.
Prístroj sa vyrába v dvoch variantoch, BASIC a PRO. Model PRO umožňuje ukladať namerané dáta a uložiť rýchlosť zvuku materiálu o známej hrúbke, ďalej je dodávaný s extra 2,5MHz sondou.
Model Basic obsahuje 10 prednastavených rýchlostí zvuku a nemá možnosť ukladania dát. </ span>Aplikácia: Hrúbkomery môžu byť použité na meranie/monitorovanie hrúbky stien potrubí, tlakových nádob, nádrží a pod. pre ich stenčovanie vďaka korózii. < strong>(Ochranné nátery, Kontrola korózie, Dekoratívne nátery, Údržba budov)
- Po kalibrácii na známu hrúbku alebo rýchlosť zvuku prístroj poskytuje presné merania.
- Princíp merania spočíva v prenesení ultrazvukového impulzu cez sondu do meraného objektu, ktorý sa po dosiahnutí jeho zadnej steny odrazí späť.
- Hrúbka meranej vzorky je určená presným zameraním času cesty ultrazvukového impulzu do vzorky a späť.
Vlastnosti ultrazvukového hrúbkomeru:
- Veľký LCD displej
- Indikátor batérie
- Automatické vypnutie pri nečinnosti
- Automatická kalibrácia
- Indikátor správneho spojenia
- Malý, ľahký ľahko použiteľný

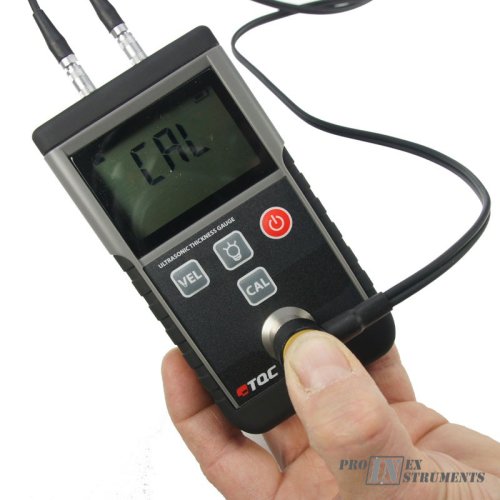

- Jednoduchá kalibrácia
- 10 prednastavených rýchlostí zvuku (model LD7015)
- 10 jednotiek na ukladanie (model LD7016)
- Meranie rýchlosti zvuku u materiálu so známymi hrúbkami (LD7016)
Technické údaje ultrazvukového hrúbkomeru model Basic a PRO:
TYP PRÍSTROJA | LD7015 | LD7016 | |
---|---|---|---|
Meriaca metóda | Ultrasonic pulse echo | ||
Meriaci rozsah | 1,2mm-220mm s 5 MHz snímačom | 1,2mm-220mm s 5 MHz snímačom. Skutočný rozsah sa líši podľa typu materiálu |
|
Materiál | kovový aj nekovový materiál | ||
Presnosť | ±1% hrúbky materiálu + 0,1 mm | ||
Rozlíšenie displeja | 0,1 mm | ||
Minimálny rozmer rúry | priemer 20mm, hrúbka 3mm | ||
Pamäť | Nie | Áno | |
Rýchlosť zvukového rozsahu | 1000-9999 m/s | ||
Automatické vypínanie | áno | ||
Prevádzková teplota | 0°C až +40°C | ||
Pracovná frekvencia | Štandardný snímač 5MHz | Štandardné 5MHZ/2,5MHz | |
Napájanie | 3x AAA alkalické články (celkovo 5V) | ||
Životnosť batérie | 250 hodín (jedna sada batérií) | ||
Indikátor vybitia batérií | Áno | ||
Rozmery | 70 x 135 x 38 mm |
Měření rychlosti zvuku se známou tloušťkou: Měřící rozsah 1000-9999m/s. Pokud je známá tloušťka nad 20mm = přesnost je +/- 5%,
Pokud je známá tloušťka méně jak 20mm = přesnost je +/- 1mm/H*100%

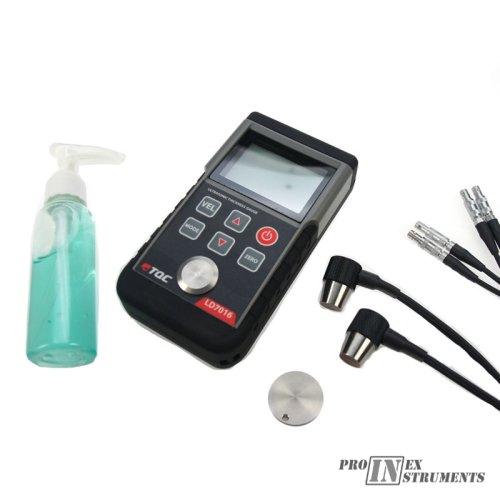

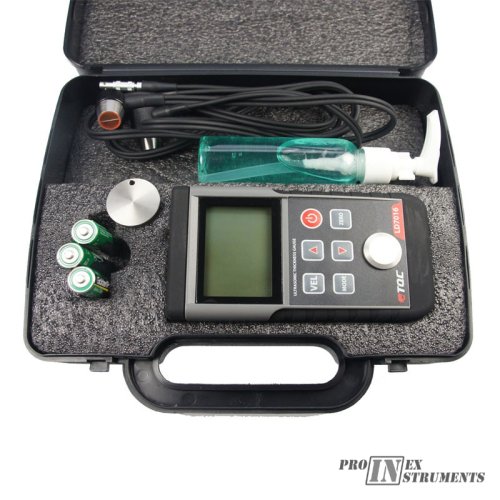

Rozsah dodávky ultrazvukového tloušťkoměru:
TQC ultrazvukový tloušťkoměr, sonda 5 MHz Basic (LD7015) Sondy 5MHz a 2,5MHz k přístroji PRO (LD7016).
Kalibrační blok, Návod v ČJ, Ultrazvukový gel (60ml).
Objednací čísla ultrazvukového tloušťkoměru:

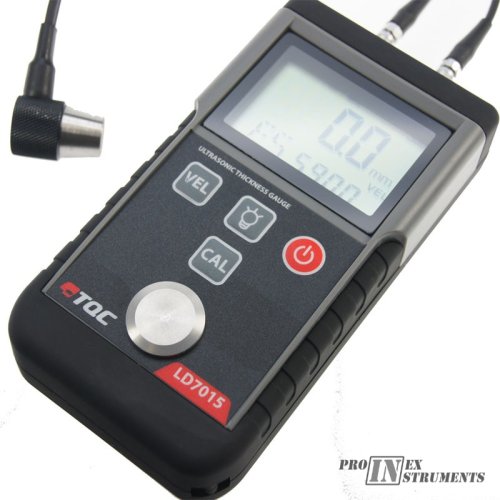

LD7015 – TQC Ultrazvukový tloušťkoměr BASIC

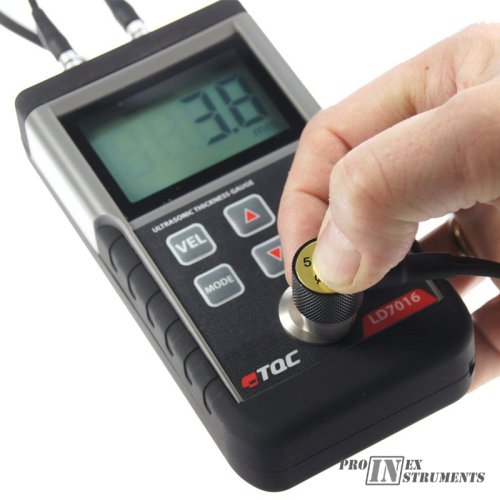

LD7016 – TQC Ultrazvukový tloušťkoměr PRO
Tabulka rychlosti šíření zvuku různými materiály
Materiál | hliník | železo | měď | mosaz | zinek | stříbro | zlato | cín |
---|---|---|---|---|---|---|---|---|
Rychlost zvuku (m/s) | 6320 | 5900 | 4700 | 4430 | 4170 | 3600 | 3240 | 3320 |
Parametre
Materiál | Hliník, Sklo, Kovy, Plasty a polyméry |
---|
