Prístroje sú určené na meranie ťahovej pevnosti kolmo k povrchu. Používajú sa na kontrolu kvality podkladu (stanovenie kohéznej pevnosti) a na stanovenie kvality povrchovej úpravy (adhézna pevnosť dvoch a viacvrstvových systémov) resp. na určenie vzájomnej prídržnosti jednotlivých nanesených vrstiev. Ako merný člen používajú indukčný snímač sily. viac
Prístroje sú určené na meranie ťahovej pevnosti kolmo na povrch. Používajú sa na kontrolu kvality podkladu (stanovenie kohéznej pevnosti) a na stanovenie kvality povrchovej úpravy (adhézna pevnosť dvoch a viacvrstvových systémov) resp. na určenie vzájomnej prídržnosti jednotlivých nanesených vrstiev. Ako merný člen používajú indukčný snímač sily.
Postup odtrhovej skúšky s prístrojomCOMTEST®OP1 S:
Povrchová úprava sa prereže až do základného materiálu korunkovým vrtákom (ručnou frézkou) potrebného normalizovaného priemeru. Tým je zaistená (definovaná) presná meraná plocha.
Vhodným lepidlom sa prilepí na merané miesto skúšobný terč.

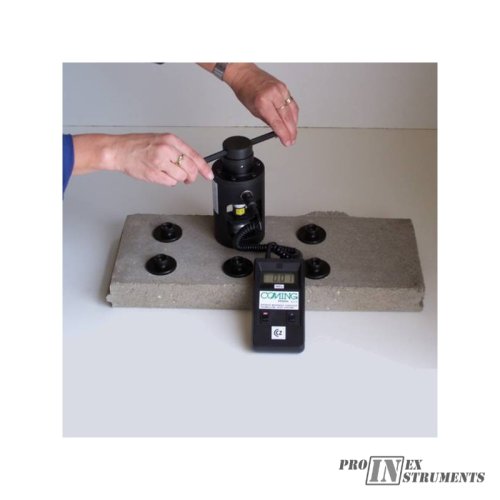

Po vytvrdnutí lepidla sa pripojí ku skúšobnému terču odtrhový prístroj COMTEST®OP1 S. Otáčaním zaťažovacieho ramena (vratidla) sa skúšobný terč zaťažuje.
Meriaca jednotka je vybavená akustickou indikáciou prekročenia optimálnej rýchlosti zaťažovania. Počas skúšky neustále prepočítava nárast zaťažovacej sily. Pri prekročení nastaveného limitu (napr. 100N/s) informuje skúšobného technika zapípaním.
Terč sa zaťažuje až do odtrhnutia. Na displeji elektronickej meracej jednotky sa odpočíta maximálne dosiahnuté napätie spravidla na terči s priemerom 50mm.
Technické parametre odtrhomeru:
Typ prístroja
COMTEST®OP1/1 S
COMTEST®OP1/2 S
COMTEST®OP1/3 S
Rozsah merania
5 kN
10 kN
15 kN
Rozlíšenie
0,02
Max. chyba merania
±1,5% z namer.hod.
± 2% z namer.hod.
± 2% z namer.hod.
Hmotnosť zaťažovacej jednotky
1,7 kg
Rozmer zaťaž.jed.
200 x 85 mm
Prevádzková teplota
0°C až 50°C
Skladovacia teplota
-10°C až 60°C
Napájanie/kapacita
Batéria 9V typ 6F22 / cca 100 odtrhových skúšok
Príslušenstvo – skúšobné terče
Kruhové oceľové – priemer 50mm, 100mm so spodným vrúbkovaním aj hladké. Štvorcové oceľové 50 x 50 mm
Príslušenstvo k návrtom
Stojan s vŕtačkou a diamantovou korunkou s vnútorným priemerom 50mm resp. 100 mm

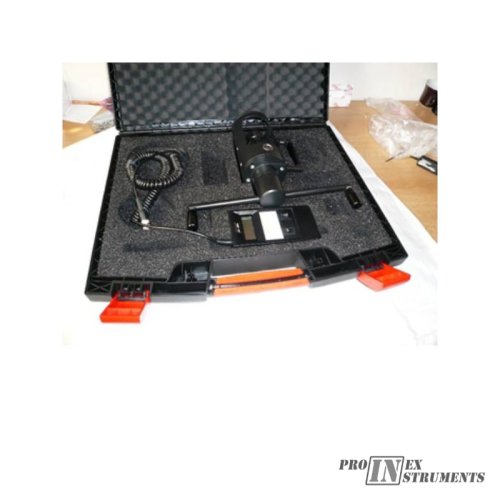

Obsah štandardnej zostavy prístroja:
zaťažovacia jednotka
meracia jednotka ukazujúca dosiahnutú maximálnu hodnotu
6 ks skúšobných terčov s priemerom 50mm
Návod na obsluhu
Kalibračný list vydaný Českým metrologickým inštitútom (uznávaný štátmi EÚ)
Transportný kufor
Prehľad niektorých noriem, ktoré prístroj spĺňa:
ČSN 73 1344 Ochrana proti korózii v stavebníctve. Betónové konštrukcie. Metódy skúšok priľnavosti ochranných povlakov.
