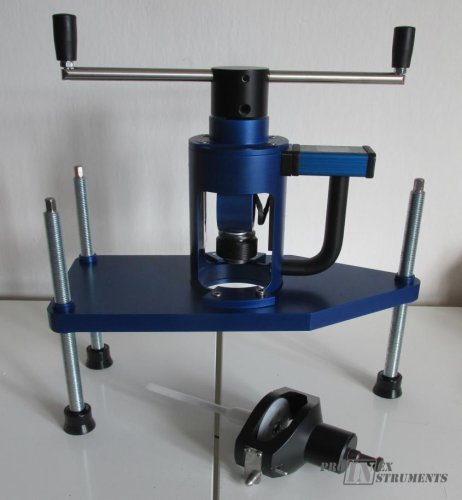

Prístroje sú určené predovšetkým na meranie sily potrebnej na vytiahnutie plastovej alebo kovovej stavebnej kotvy. Ťahová sila pôsobí kolmo na povrch. Operné body sú vzdialené od osi zaťažovania najmenej 150 mm. Prístroj je vhodný najmä na kontrolu a zistenie stavu muriva pred inštaláciou zatepľovacieho systému. viac
Prístroje sú určené predovšetkým na meranie sily potrebnej na vytiahnutie plastovej alebo kovovej stavebnej kotvy. Ťahová sila pôsobí kolmo na povrch. Operné body sú vzdialené od osi zaťažovania najmenej 150 mm. Prístroj je vhodný najmä na kontrolu a zistenie stavu muriva pred inštaláciou zatepľovacieho systému.
Meracia elektronika ukazuje tak okamžitú, ako aj maximálnu dosiahnutú výťažnú silu v kN.
Technické parametre odtrhomera:
Typ prístroja
AMB 5 PLUS / AMB 10 PLUS / AMB 15 PLUS
Rozsah merania pre výťažnú skúšku
0 - 5 kN / 0 - 10 kN / 0 - 15 kN
Rozlíšenie meracej jednotky
0,001 kN / 0,001 MPa
Chyba z nameranej hodnoty
Max ±2 % z nameranej hodnoty ± 1 digit
Maximálny vertikálny zdvih
50 mm
Kapacita pamäte
1 000 meraní: dátum, čas, číslo skúšky, max. sila; prenos cez USB-C (formát MS Excel)
Hmotnosť prístroja
5,0 kg (elektronika je súčasťou zaťažovacieho člena)
Hlava pre plastové kotvy
Uzatvárateľná – s aretáciou, zaťažiteľnosť do 10 kN
Rozmery prístroja
250 x 85 mm
Prevádzková teplota
-10 °C až 50 °C
Napájanie / kapacita
Vstavaný akumulátor Li-Ion, 8 hodín prevádzky, dobíjanie cez port USB-C
Výbava a príslušenstvo odtrhomera:
Štandardná výbava
Základňa s nastaviteľnou výškou (závitové podpery) a aku skrutkovačom NAREX Hybro. Podpery sú vzdialené 150 mm od stredu.
Ďalšie príslušenstvo
Násuvné hlavy pre kovové kotvy (tŕne 8, 10 a 14 mm), kruhové oceľové terče s priemerom 50 mm pre odtrhové skúšky.
Obsah štandardnej dodávky odtrhomera:
•
Zaťažovacia jednotka s indukčným silomerom a vstavanou elektronikou
•
Základňa s nastaviteľnými závitovými podperami 260 mm
•
Uzatvárateľná hlava (pre plastové kotvy ETICS) vrátane rýchloupínacej kužeľky
•
Návod na obsluhu
•
Kalibračný list vydaný Českým metrologickým inštitútom
•
Transportný kufor HEAVY
Prehľad noriem pre odtrhomer:
<td style="
1.
EAD 040083-00-0404 / ETAG 004: Vonkajšie kontaktné tepelnoizolačné systémy s omietkou.
2.
STN EN 1015-12: Skúšobné metódy mált na murivo – stanovenie prídržnosti zatvrdnutých mált.
3.
STN EN 1542: Výrobky a systémy na ochranu a opravu betónových konštrukcií – odtrhová skúška.
4.
STN EN 12004-2: Lepidlá na keramické obkladové prvky – stanovenie prídržnosti ťahovou skúškou.
