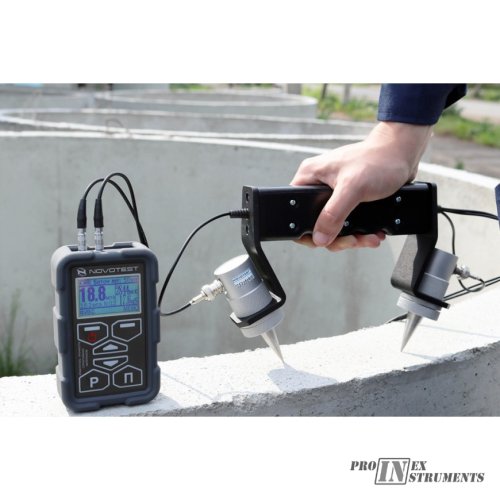

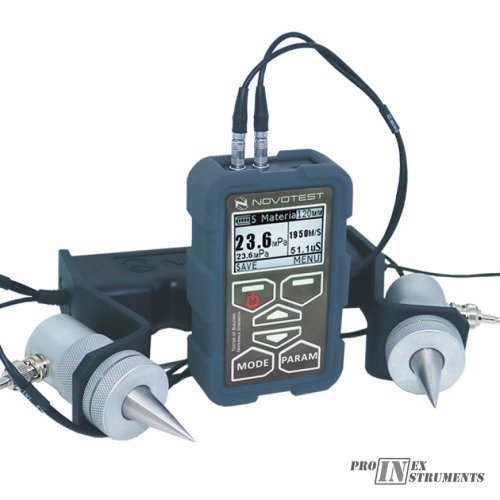

Prístroj NOVOTEST IPSM je zariadenie na zisťovanie defektov v betónových výrobkoch, tehlách a iných pevných materiáloch na základe analýzy šírenia ultrazvukových vĺn v materiáli. K zariadeniu sú pripojené dva meniče (vysielač a prijímač), počas prevádzky zariadenia získa čas promogácie ultrazvukových vĺn medzi meničmi, ktoré majú pevnú základňu (vzdialenosť medzi meničmi), zariadenie vypočíta rýchlosť ultrazvukových vĺn v materiál, na základe ktorého je možné zostaviť koreláciu s testovacím parametrom.
Metóda umožňuje používateľom vyhodnotiť také parametre, ako je pevnosť, hustota, modul pružnosti, index zvuku a ďalšie parametre, ktoré majú koreláciu s rýchlosťou šírenia ultrazvuku v materiáli. viac
Prístroj NOVOTEST IPSM je zariadenie na zisťovanie defektov v betónových výrobkoch, tehlách a iných pevných materiáloch na základe analýzy šírenia ultrazvukových vĺn v materiáli. K zariadeniu sú pripojené dva meniče (vysielač a prijímač), počas prevádzky zariadenia získa čas promogácie ultrazvukových vĺn medzi meničmi, ktoré majú pevnú základňu (vzdialenosť medzi meničmi), zariadenie vypočíta rýchlosť ultrazvukových vĺn v materiál, na základe ktorého je možné zostaviť koreláciu s testovacím parametrom.
Metóda umožňuje užívateľom vvyhodnotiť také parametre, ako je pevnosť, hustota, modul pružnosti, index zvuku a ďalšie parametre, ktoré majú koreláciu s rýchlosťou šírenia ultrazvuku v materiáli.
Hlavné výhody prístroja a úlohy, ktoré prístroj NOVOTEST IPSM dokáže vyriešiť:
MERANIA PEVNOSTI
Meranie pevnosti pevných stavebných a kompozitných materiálov je primárnym účelom merača pevnosti NOVOTEST IPSM. Zariadenie má prednastavenie na stanovenie pevnosti niekoľkých najbežnejších materiálov, ako je ťažký a ľahký betón, a niekoľkých typov tehál. Na najpresnejšie posúdenie pevnosti sa však odporúča individuálna kalibrácia pre konkrétny materiál.
MERANIA HUSTOTY
Tiež parameter, ktorý možno merať nepriamou metódou (pomocou ultrazvuku). V prítomnosti vzoriek známej hustoty je možné zariadenie kalibrovať na dostupný materiál a potom rýchlo vyhodnotiť hustotu bez zničenia, váženia alebo iných manipulácií s testovaným objektom.
HĽADANIE MEDZER A TRHLÍN
Zariadenie umožňuje užívateľovi posúdiť únosnosť železobetónových konštrukcií, pórovitosť a prítomnosť trhlín, ktoré sa vyskytli pri výrobe a prevádzke, štruktúru kompozitných materiálov a stupeň anizotropie. Pomocou sondy pre povrchovú sondu je možné merať hĺbku povrchových trhlín.
MERANIE ĎALŠÍCH PARAMETROV
Prítomnosť funkcie zobrazenia signálu A-scan v zariadení umožňuje užívateľovi konfigurovať zariadenie takmer na akejkoľvek vzorke. Prístroj NOVOTEST IPSM umožňuje testovať akékoľvek parametre pevných látok, ktoré korelujú s rýchlosťou ultrazvukových vĺn v materiáli, napríklad: - posúdenie stupňa zrelosti betónu v procese monolitickej betonáže; - modul pružnosti zo sklenených vlákien a uhlíkového grafitu; - stanovenie indexu zvuku stavebnej keramiky a brusiva atď .
DIZAJN
Využitie najnovšieho vývoja v obvodoch a moderných elektronických súčiastok umožnilo realizovať vysoko kvalitnú akustickú stopu, výkonný generátor ultrazvukových pulzov a nízkošumový prijímač v kompaktnom tele - to všetko umožňuje výrazne zvýšiť testovanie dosah, rovnako ako zvýšiť citlivosť zariadenia, keď sú detegované závady. Merač sily NOVOTEST IPSM je určený na prevádzku v teplotnom rozsahu od -20 do +40°C. Vďaka ochrannému silikónovému puzdru sa puzdro zariadenia stáva nárazuvzdorným.
PAMÄŤ A SOFTVÉR
Zariadenie má funkciu ukladania výsledkov merania do archívu, ktorý je možné pomocou špeciálneho softvéru preniesť do PC pre následné spracovanie dát.
VÝHODY
Meranie pevnosti a hustoty betónu, tehál a silikátových kameňov, iných pevných stavebných a kompozitných materiálov.
Posúdenie únosnosti železobetónových konštrukcií, pórovitosti a prítomnosti horninových trhlín, textúry kompozitných materiálov a stupňa anizotropie.
Posúdenie stupňa zrelosti betónu v procese monolitickej betonáže.
Vyhľadávanie medzier, prasklín a iné vnútorné chyby vznikajúce počas výroby a prevádzky.
Skúšanie rovnomernosti materiálu.
Hĺbka merania povrchových trhlín.
Stanovenie indexu zvuku keramiky a brusiva.
Stanovenie hustoty a modulu pružnosti sklenených vlákien a uhlíkových grafitov.
Objednávacie čísla prístroja:
IPSM-U+T+D – prístroj na meranie hrúbky, hustoty, pevnosti a homogenity materiálov, hľadanie medzier a trhlín v materiáli
Povrchová ultrazvuková sonda pre NOVOTEST IPSM-U+T+D
Prozvučovacia sonda preNOVOTEST IPSM-U+T+D
Technické špecifikácie ultrazvukového detektora betónu:
