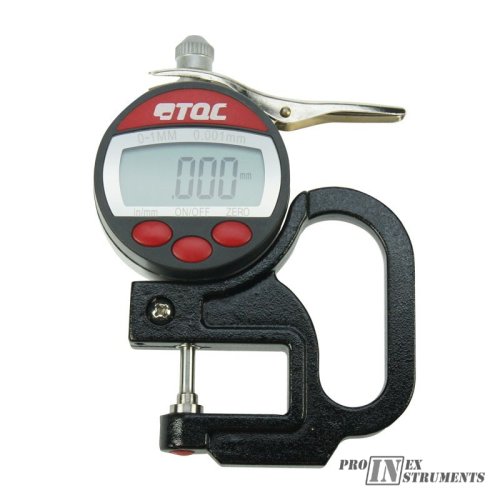

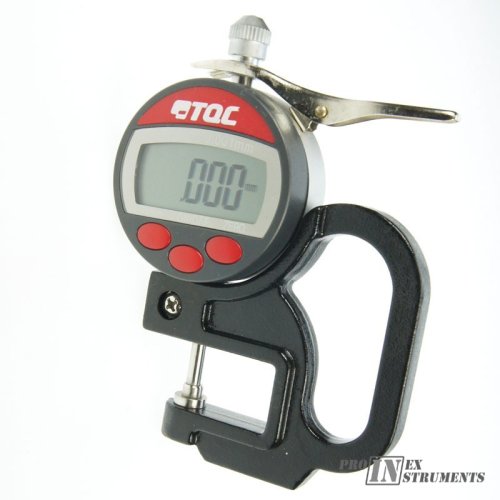

TQC Film hrúbkomer je vysoko presný hrúbkomer filmu a fólie, špeciálne vyvinutý na meranie takzvaných "replikových pások" ako Testex®, používaný hlavne na meranie profilu povrchu.
Veľký prehľadný displej uľahčuje čítanie meraní za všetkých podmienok. Hodnoty môžu byť zobrazené v mikrónoch alebo palcoch.
Pre minimalizáciu vplyvu teploty tela/rúčky je meradlo namontované oddelene od držiaka.
Vlastnosti hrúbkomeru
- Ergonomický dizajn
- Robustný hliníkový obal
- Veľky LCD displej pre ľahké čítanie hodnôt v mikronoch/palcoch
- Možnosť externého držiaka na elimináciu vplyvu telesnej teploty
- Tlačidlo ON/OFF
- ISO 8503-5
Technické údaje hrúbkomeru SP1570
| Rozsah |
0 – 1000µm |
| Rozlíšenie |
1µm |
| Presnosť |
±5µm |
| Štandardná prítlačná sila |
1,5N |
| Batéria |
1,5V / 1x typ SR44 |

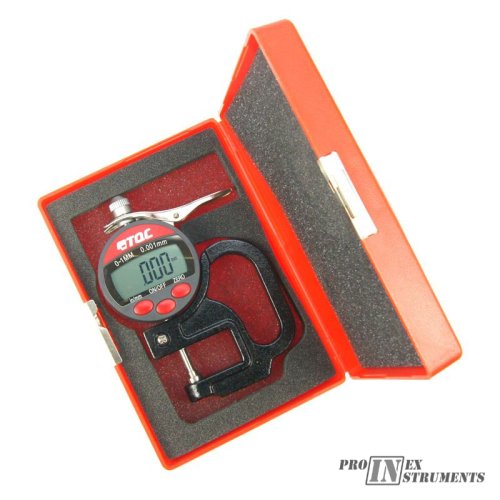

Objednávacie číslo: SP1570 TQC hrúbkomer pre testexovú pásku s nadvihovacou páčkou, prístroj je dodávaný v odolnom púzdre.
Voliteľné príslušenstvo: Kalibračný certifikát
Príprava:
1. Vyberte vhodnú triedu repliky pásky Press-O-Film Testex-tape X-COARSE (rozsah 1,5 až 4,5 mils / 40 až 115 µm), Testex-tape COARSE ( rozsah: 0,8 až 2,0 mils / 20 až 50 µm)
2. Pripravte zaklapávacie meradlo. Uistite sa, že sú nákovy čisté. Nečistoty odstraňujte iba suchým a čistým uterákom, nepoužívajte vodu ani rozpúšťadlá, nikdy nečistite mechanicky.
Vykonanie meraní:
1. Nájdite reprezentatívne miesto na meranie.
2. Zapnite meradlo (ON/OFF -5-).
3. Vyberte príslušný parameter (mm/palec -9-).
4. Vynulujte (-6-) meradlo

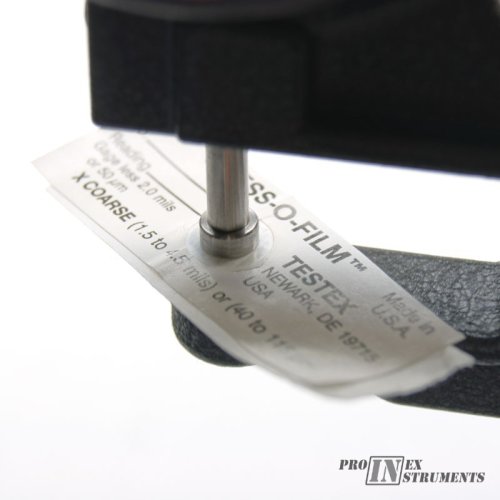

5. Vytiahnite jeden kus papiera s naneseným lepidlom a uvoľnite ho z uvoľňovacieho papiera. Press-O-Film je štvorcová biela plastová fólia s hrúbkou 0,4 palca (1 cm) uprostred papiera s lepidlom. Na uvoľňovacom papieri by mal zostať kruh papiera.
6. Naneste film na meraný povrch. Papier podložený lepidlom ho pevne drží na mieste.
7. Otrite leštiacim nástrojom okrúhlu vyrezanú časť replikačnej pásky miernym až pevným tlakom. Použite najhladší povrch trecieho nástroja. Je žiaduci silný tlak, buď s kruhovými alebo trecími pohybmi v smere x a y.
Stlačte všetky časti fólie, ale dávajte pozor, aby ste fóliu neposunuli vzhľadom na povrch nárazom do okrajov kruhového výrezu papiera. Keď je povrch replikovaný, replika pásky stmavne. Uistite sa, že celá kruhová plocha rovnomerne stmavla.

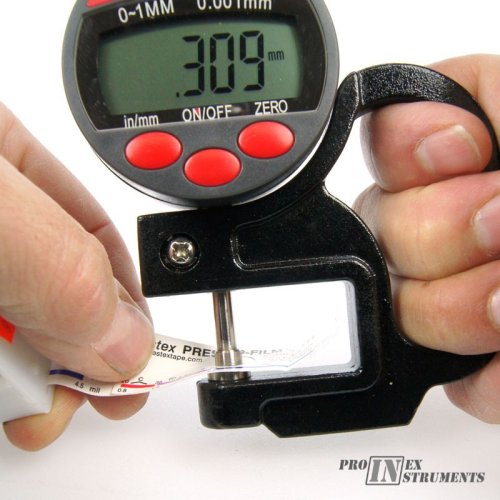

8. Vyberte repliku a umiestnite ju (jemným stlačením páčky -8-) do stredu medzi nákovy (-2-,-3-). Umiestnite nákovu jemným stlačením páčky (-8-) na Press-O-Film. Odčítajte 2 mm alebo 0,05 mm alebo 50 µm) od odčítanej hodnoty (hrúbka nestlačiteľného substrátu). Výsledné číslo je priemerná výška od vrcholu k údolia otryskaného povrchu (Rave).
9. Uistite sa, že čítanie je v rámci odporúčaného rozsahu pásky. Páska je najpresnejšia v strednej oblasti. Pokiaľ sa meraný profil nachádza blízko horného alebo dolného konca rozsahu pásky, potvrďte svoju hodnotu stupňom, ktorý je vhodnejší pre pozorovaný profil. Miernym posunutím replikatapu (s uvoľnenými nákovami) môžete vykonať overovacie merania.
Kalibrácia:
Odporúčame každoročnú kalibráciu. Pre kalibráciu kontaktujte svojho dodávateľa.
