Tento velice precizní přístroj je určený pro inspekci a měření tloušťky jedno nebo vícevrstvého nátěru na téměř všech druzích podkladů (např. dřevo, plasty, kov apod.). Je také určen k pozorování a měření defektů substrátů a povlaků.
SUPERPIG je velmi přesný destruktivní tloušťkoměr, který lze použít k měření téměř jakýchkoliv tlouštěk povlaků dle ISO 2808. Optimální vedení řezu zajišťuje spolehlivé a přesné měření. viac

Tento veľmi precízny prístroj je určený na inšpekciu a meranie hrúbky jedno alebo viacvrstvového náteru na takmer všetkých druhoch podkladov (napr. drevo, plasty, kov a pod.). Je tiež určený na pozorovanie a meranie defektov substrátov a povlakov.

SUPERPIG je veľmi presný deštruktívny hrúbkomer, ktorý je možné použiť na meranie takmer akýchkoľvek hrúbok povlakov podľa ISO 2808. Optimálne vedenie rezu zaisťuje spoľahlivé a presné meranie.

Popis

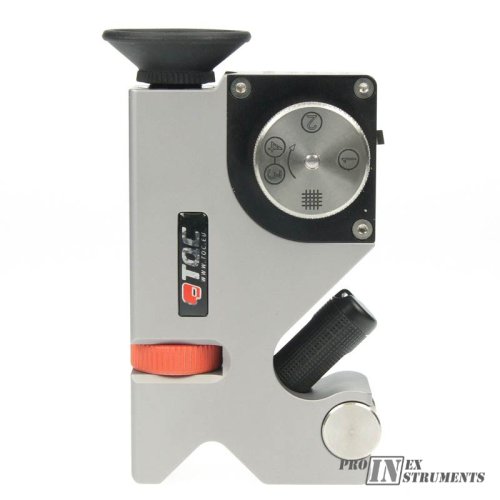

  • Prístroj vyrobený z titánového eloxovaného hliníka
  • Tri rôzne hrúbky nožov a nôž na mriežkovú skúšku je možné pripevniť do jedného držiaka

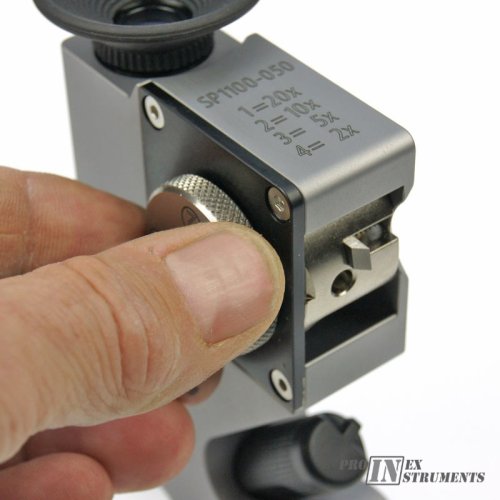

  • Prístroj má ergonomický tvar a špeciálny otočný systém na výmenu nožov
  • Mikroskop zabudovaný v prístroji je osvetlený jasným bielym svetlom, ktoré zaisťuje perfektné a zreteľné videnie
  • Prístroj je malý, prenosný a možno s ním merať aj v rohoch
  • Pre správne vyhodnotenie hrúbky náteru je stupnica je vrytá v mikroskope

    Technické údaje deštruktívneho hrúbkomeru SUPERPIG

    Meriaci rozsah 2 – 1800 µm
    Mikroskop Zväčšenie 50x (so zvyšujúcou stupnicou)
    Rozsah stupnice 0,00 až 1,8mm (meria vo vzdialenosti na priamke)
    Odchýlka Presnosť závisí od uhla rezáka a od spôsobu, ktorým používateľ odpočíta hodnoty zo stupnice
    Batéria 4x AG13/LR44
    Norma podľa normy ISO 2808
    Materiál z titánový eloxovaný hliník
    Rozmery š25 x v110 x d65mm

    Technické údaje o nožoch

    Číslo noža Rezný uhol D x faktor Rozsah
    1. 45° 20um 20-2000um
    2. 26,6° 10um 10-1000um
    3. 14° 5um 5-600um
    4. 5,7° 2um 2-250um

    Použitie deštruktívneho hrúbkomeru:

    Deštruktívna hrúbkomery SUPERPIG - schéma merania

    • Označenie meranej plochy čiernou fixkou cca 20mm

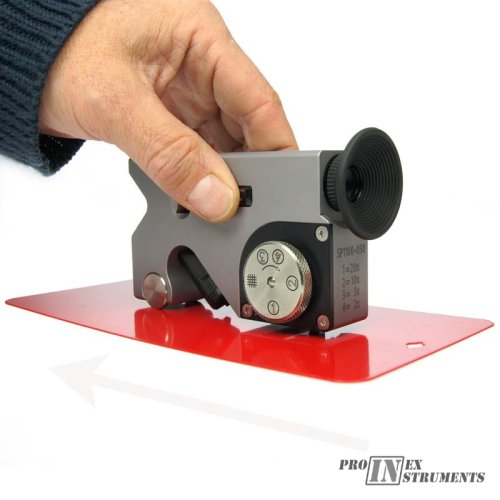

    • Priložte SUPERPIG s rezákom za čiernu čiaru, ťahajte SUPERPIG (bez toho, aby ste na prístroj tlačili) cez túto čiaru tak, aby bol rez vedený cez povlak.
    • Otočte SUPERPIG a priložte mikroskop tak, aby bol v priesečníku rezu a čiernej čiary.

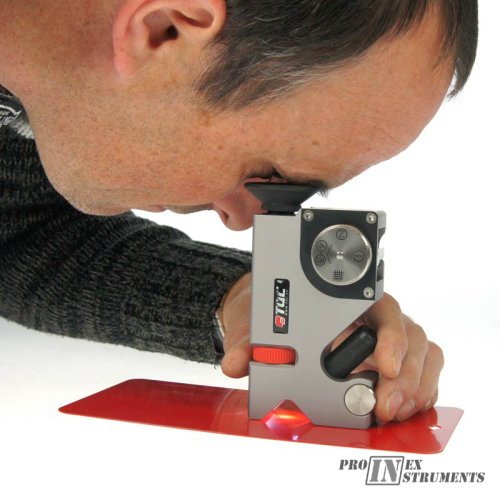

    • Pozrite sa cez mikroskop a točte spínačom tak, aby mierka so stupnicou bola umiestnená kolmo na miesto rezu v povlaku.

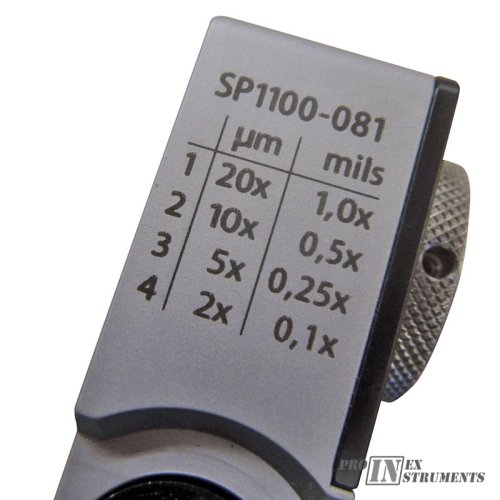

    • Zistite hodnotu na stupnici a vynásobte počet dielikov koeficientom D, ktorý zistíte z tabuľky v návode

    SUPERPIGOM je možné premerať niekoľko vrstiev naraz, pretože sa zviditeľňujú rozdielne farby a (alebo) suchý povrch každej vrstvy. Ak majú jednotlivé vrstvy nejasné farby, pomôže nám aj nastavenie jasu, zaostrenia, presunutia SUPERPIGU do inej polohy alebo navlhčenia reznej hrany.

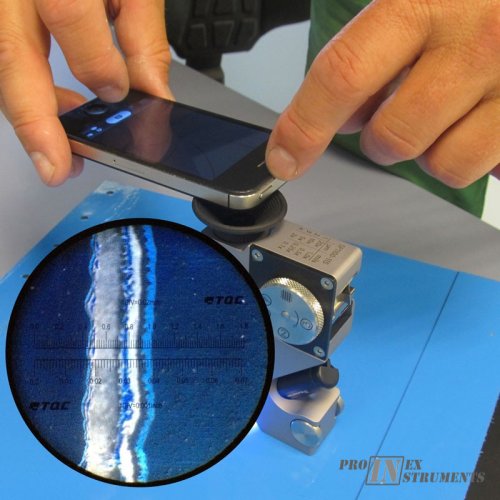

    hrúbkomer SUPERPIG - mikroskop

    Obrázok vľavo ukazuje pohľad cez mikroskop SUPERPIGU po vykonanom reze rezákom X, zľava doprava.

    Fialová - povlak

    Ružová - rez v povlaku pod určitým uhlom

    Žltá - povrch

    Modrá - rez v povlaku stranou rezáka, ktorá s povrchom zviera uhol 90°

    Hrúbka povlaku sa zistí spočítaním dielikov na stupnici, ktorá leží na ružovom povrchu a vynásobenie tejto hodnoty koeficientom D.

    Objednávacie číslo Popis
    SP1100 Deštruktívny hrúbkomer povlaku SUPERPIG, rozsah 2 – 2000µm

    Rozsah dodávky deštruktívneho hrúbkomeru:

    • Prístroj so vstavaným osvetleným mikroskopom
    • značkovací fix, imbusový kľúč, prenosný kufrík
    • Rezáky 1, 2 a 4 (SP1111, SP1112, SP1114)

    Voliteľné príslušenstvo deštruktívneho hrúbkomeru:

    Rezáky na meranie hrúbky náteru Rezáky na mriežkovú skúšku

    • SP1111Rezák č.1 - 20 – 2000µm
    • SP1112 Rezák č.2 - 10 – 1000µm
    • SP1113 Rezák č.3 - 5 – 600µm
    • SP1114 Rezák č.4 - 2 – 250µm

    Nože na mriežkovú skúšku

    • SP1702 6x1mm podľa DIN-ISO 2409
    • SP1703 6x2mm podľa DIN-ISO 2409
    • SP1704 6x3mm podľa DIN-ISO 2409
    • SP1705 11x1mm podľa ASTM D3359
    • SP1706 11x1,5mm podľa ASTM D3359

    >
