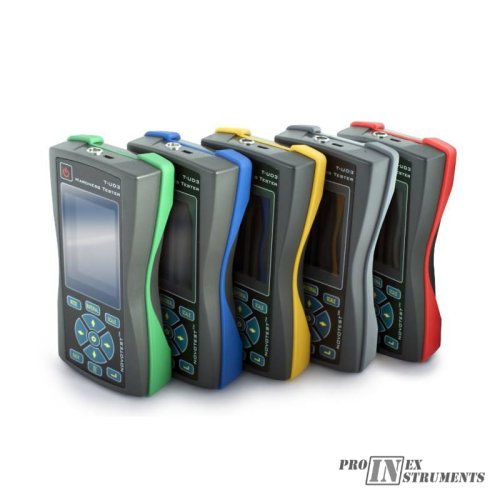

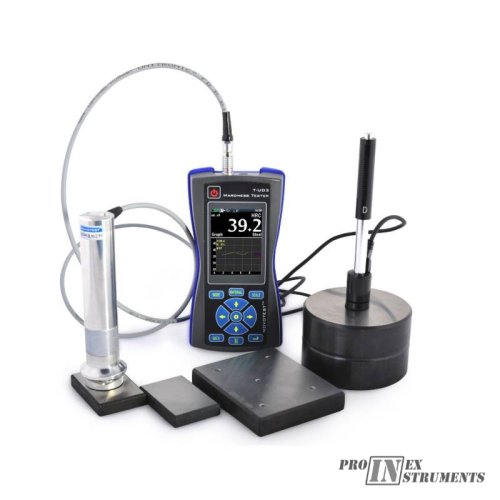

Ultrazvukový tvrdoměr Leeb T-UD3

Další fotky (2)

Cena

0 Kč

Kód produktu

T-UD3

Tento přístroj v sobě kombinuje ultrazvukový tvrdoměr (princip ultrazvukové kontaktní impedance) a tvrdoměr dle metody Leeb (dynamický). Uživatel tak získá výhodu přístroje 2v1 metody testování. Jedná se tak o univerzální přístroj s maximálním možným rozsahem a aplikací.

Dynamická LEEB sonda pro měření tvrdosti neželezných kovů, litin, zrnitých materiálů, masově vyráběných výrobků atd.

Ultrazvukový tvrdoměr pracující na principu ultrazvukové kontaktní impedance (UCI – ultrasonic contact impedance) se obvykle používá pro měření malých předmětů, tenkostěnných objektů, různě komplexních vzorků a pro měření tvrdosti povrchů s kalenou vrstvou. Více

Přidat do oblíbených Přidat do porovnání

Popis ultrazvukového tvrdoměru T-UD3:

Tento přístroj v sobě kombinuje ultrazvukový tvrdoměr (princip ultrazvukové kontaktní impedance) a tvrdoměr dle metody Leeb (dynamický). Uživatel tak získá výhodu přístroje 2v1 metody testování. Jedná se tak o univerzální přístroj s maximálním možným rozsahem a aplikací. Dynamická LEEB sonda pro měření tvrdosti neželezných kovů, litin, zrnitých materiálů, masově vyráběných výrobků atd.
Ultrazvukový tvrdoměr pracující na principu ultrazvukové kontaktní impedance (UCI – ultrasonic contact impedance) se obvykle používá pro měření malých předmětů, tenkostěnných objektů, různě komplexních vzorků a pro měření tvrdosti povrchů s kalenou vrstvou.

Výhody a vlastnosti ultrazvukového tvrdoměru T-UD3:

Malá stopa po měřícím hrotu (hrdla hřídelí, čepelí, ozubení atd.)
Měření tvrdosti tvrzené povrchové vrstvy
Široký rozsah testování tvrdosti
Různorodé měřící módy
88 kombinací materiálů a stupnic tvrdosti (kalibrace)
Kalibrace jakékoli stupnice v jakémkoli rozsahu
Vestavěná kamera pro pořízení obrázku měřeného vzorku
Jednoduché a konvenční měření
Velký barevný grafický displej s podsvícením
Obrazová fixace měřených vzorků
Kalibrace uložená v paměti UCI sondy
Rozšířený rozsah teplot (až do -40°C)
Interní paměť a datová komunikace s PC
Nové intuitivní menu
Volitelná bezdrátová mini tiskárna
Voděodolný a pogumovaný obal přístroje
Vestavěné systémové hodiny
Měření tvrdosti všech masově vyráběných výrobků s tloušťkou více než 1 mm (malé části, tenkostěnné konstrukce, trubky, nádrže, ocelové plechy, výrobky ze složitých tvarů, testování tvrdosti povrchové úpravy kovů, atd.)
Přístroj podporuje několik měřících módů:

Grafický – Tento mód zakresluje měření do grafu Histogram – Tento mód buduje histogram Statistický – Mód statistiky SMART – Tento mód ignoruje (filtruje) nesprávné hodnoty SIGNAL – Mód zobrazující signál (pouze pro sondu Leeb)

Ultrazvukovy-tvrdomer-UCI-Leeb-mody

Technické specifikace ultrazvukového tvrdoměru T-UD3:

UCI sondy	1kgf (10N) 2.2 lbf, 5kgf (50N) 11lbf, 10kgf (98N) 22lbf
Leeb Sondy	D, DC, DL, C, D+15, E, G
Měřící rozsah	HV:230~940; HRC:20~70; HB:90~650. pevnost v tahu, MPa 370~1740
Přesnost měření	HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB
Hrot	Diamantový hrot (UCI), kalená kulička (Leeb)
Směr měření	Jakýkoliv směr 360°
Paměť	Limitováno pouze velikostí paměťové SD karty
Datová komunikace	Přenos dat do PC a export jako XLS (USB kabel a software součástí)
Stupnice tvrdosti	HRC, HB, HV, HRB, HS, HL, MPa
Materiál	Ultrazvuková (UCI) sonda – před-kalibrovaná pro ocel. Dynamická (Leeb) před-kalibrovaná pro ocel, legovanou ocel, litinu, nerezová ocel, hliník, bronz, mosaz, měď. Další volitelné materiály pro kalibraci.
Zobrazení dat	Zatížení (UCI), úhel (Leeb), výsledek měření, Max, Min, průměrná hodnota, počet testů, odchylka, var. koeficient, Histogram, signál and Smart Mód (ignoruje (filtruje) nesprávné hodnoty).
Indikace	Barevný LCD displej (320×240)
Provozní podmínky	Teplota:-20°C~40°C; Humidity: 30%~80%R.H.
Napájení	DC 4,5V (3ks baterií AA)
Rozměry	160x75x30mm
Váha	Přibližně 0.3kg (bez sondy)
Životnost baterií	Přibližně 10hodin

UCI sondy:

Zatížení	Výhoda	Typická aplikace
50N	Univerzální sonda pro většinu všeobecného použití. Zatížení 50N je nutné aktivovat směrem dolů tlakem ruky. Povrchová úprava vzorku ideálně 80µm,nebo lepší.	Opracované díly jako jsou např: vačkové hřídele, turbíny, sváry, HAZ. Měření v drážkách, boku ozubení, lopatky turbín, vnitřní stěny trubek s ∅ > 90mm.
10N	Jednoduchá aplikace zátěže, správná kontrola rádiusu ostří. Zatížení 10N je nutné aktivovat směrem dolů tlakem ruky. Povrchová úprava vzorku ideálně 150µm,nebo lepší.	Měření razidel, forem, lisů, tenkostěnných částí, ložisek, boků ozubení, vnitřní stěny trubek s ∅ > 90mm.
