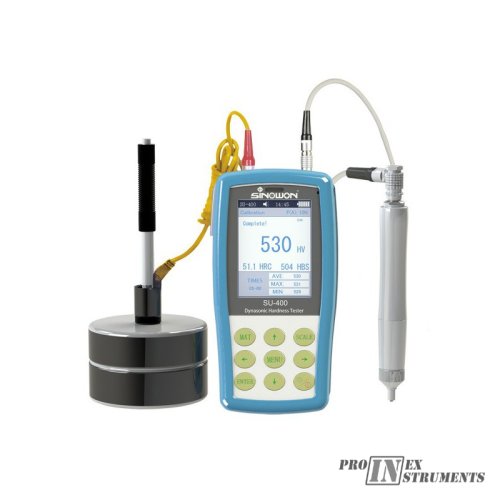

Vlastnosti ultrazvukového materiálu / Leeb SU-400:
Vysoká přesnost měření: ±3% HV, ±1.5HR, ±3%HB, ±5HLD
Přístroj zanechá velmi malý
Vysoká efektivita měření: výsledek do 2 vteřin
Velký LCD displej: přímé zobrazení výsledků měření, času, maxima, minima, průměru, odchylky
Jednoduchá obsluha po krátkém zaškolení
Vysoký výkon
Velká paměť pro 2000 skupin naměřených dat
Jednoduchá kalibrace – Možnost uložení 20 kalibračních skupin pro vyvolání, vylepšení efektivity kalibrace Více
Vlastnosti ultrazvukového materiálu / Leeb SU-400:
Vysoká přesnost měření: ±3% HV, ±1.5HR, ±3%HB, ±5HLD
Přístroj zanechá velmi malý
Vysoká efektivita měření: výsledek do 2 vteřin
Velký LCD displej: přímé zobrazení výsledků měření, času, maxima, minima, průměru, odchylky
Jednoduchá obsluha po krátkém zaškolení
Vysoký výkon
Velká paměť pro 2000 skupin naměřených dat
Jednoduchá kalibrace – Možnost uložení 20 kalibračních skupin pro vyvolání, vylepšení efektivity kalibrace
SU-400 Rozsah aplikace ultrazvukového materiálu:
V současné době existující následující metody pro měření tvrdosti: Rockwell, Brinell, Vickers, Leeb atd..
Nevýhodu u těchto testů měření tvrdosti jsou zřejmé, vysoké síly zatížení, zanechané velké vtisknutí (vrub) který může vest k destruktivnímu zničení testovacího vzorku
Testování podle Vickerse vyžaduje optické měření a profesionální zaškolení obsluhy pro správné vyhodnocení měření, dále není možné merit těžké obrobky, instalovaných strojích a dalších již smontovaných dílů
Měření podle metody Leeb aplikuje odraz a jedná se o nepřímé měření tvrdosti, které může snadno vest k velké odchylce při konvertování do stupnic dle Brinell, Rockwella a Vickerse..
Ultrazvukový tvrdoměr UHT-100 aplikuje ultrazvukovou metodu kontaktní impedance poskytující srovnávací měření tvrdosti pro testované vzorky, s výhodami vysoké přesnosti, efektivity, přenosnosti a jednoduché obsluhy.
Tento ultrazvukový tvrdoměr se široce používá pro měření tvrdosti malých výkovků, litých materiálů, svařenců, materiálů v tepelně ovlivněných zónách, iontová nitridace raznic a forem, lisy, tenkostěnných dílů, ložisek, boků ozubení atd..
Technické specifikace ultrazvukového materiálu:
Jméno přístroje
Ultrazvukový tvrdoměr SU-400
Model
UHT-200
Zatížení
Ruční2Kgf (volitelně: 1Kgf, 5Kgf, 10Kgf) Motorizovaná(0,3kg nebo 1kgf)
2000 skupin naměřených dat, 20 skupin kalibračních dat
Stupnice tvrdosti
HV, HB, HRC,HLD
Data na displeji
Zatížení, výsledek měření, průměr, maximum, minimum, odchylka a konverzní stupnice
Indikace tvrdosti
LCD displej
Provozní podmínky
Teplota:-10℃~50℃; Vlhkost: 30%~80%R.H
Provozní napětí
DC 6V
Rozměry přístroje
160x80x31mm
Hmotnost
Přibližně 500g (bez sondy)
Specifikace sond ultrazvukového materiálu SU-400:
Typ sondy
HP-1K
HP-2K
HP-5K
HP-10K
Remark
Volitelné
Standardní
Volitelné
Volitelné
Testovací zatížení
10N
20N
50N
98N
Průměr
22mm
22mm
22mm
22mm
Délka
154mm
154mm
154mm
154mm
Průměr kmitající tyčky
2.4mm
2.4mm
3mm
3mm
Drsnost měřeného povrchu
Ra<3.2um
Ra<5um
Ra<10um
Ra<15um
Minimální tloušťka
2mm
2mm
2mm
2mm
Obsah balení ultrazvukového tvrdoměru materiálu SU-400:
Přístroj UHT-100
2Kgf ruční sonda HP-2k
Ochranný obal
Kabel sondy
Krabička s příslušenstvím
Uživatelský manuál
Volitelné příslušenství:
1Kgf ruční sonda HP-1k
5Kgf ruční sonda HP-2k
10Kgf ruční sonda HP-5k
Etalon tvrdosti HRC
Etalon tvrdosti HV
Podpůrné prstence
Malé válcové podpůrné prstence
Velké válcové podpůrné prstence
Mini tiskárna
Měřící Software
Testovací stojan MU-100
Tabulka pro správný výběr zatížení pro různé aplikace
Zatížení
Model
Vlastnosti
Typická aplikace
98N
Standardní délka (ruční)
Relativně velký vtisk, vyžaduje velmi malou přípravu vzorku
Malé výkovky, litý materiál, kontrola svárů, HAZ
50N
Standardní délka (ruční)
Prodloužená délka (ruční)
Krátká sonda (ruční)
Pro základní použití
30mm prodloužená délka
Redukovaná délka (90mm) elektronika v samostatném pouzdře
indukčně kalené nebo cementované strojní součásti, vačkové hřídele, kontrola sváru turbín, HAZ Měření v drážkách, na bocích zubů ozubených kol, Lopatky turbín, vnitřní stěny trubek Ø>90mm
10N
Standardní délka (ruční)
Prodloužená délka (ruční)
Krátká sonda (ruční)
Snadná obsluha poskytující u ostrých rádiusů 30mm prodloužená délka
Redukovaná délka (90mm) elektronika v samostatném pouzdře
Jointem nitridované nástroje a formy, formy, lisy, tenkostěnné díly Ložiska, boky zubů
Lopatky turbín, vnitřní stěny trubek Ø>90mm
8N
Motorizovaná sonda
Zatížení je kontrolováno servomotorem
Přesné díly, převodovky, oběžné dráhy ložisek
3N
Motorizovaná sonda
Zatížení je kontrolováno servomotorem, malé otisky
Tenké vrstvy: měď, nebo chrom na železe válce
1N
Motorizovaná sonda
Zatížení je kontrolováno servomotorem, velmi malé otisky
Tenké vrsty a nátěry
(28~35)HRC
(38~43)HRC
(48~53)HRC
(58~63)HRC
882-611
882-621
882-631
882-641
Ruční sonda
HP-1K
HP-2K
HP-5K
HP-10K
882-311
882-321
882-331
882-341
Specifikace bloků tvrdosti:
Rozsah tvrdosti
Homogennost
Drsnost
Rozměry
(28~35)HRC
±1.5HRC
Ra=0.02um
Ø90x16mm
(38~43)HRC
±1.5HRC
Ra=0.02um
Ø90x16mm
(48~53)HRC
±1.5HRC
Ra=0.02um
Ø90x16mm
(58~63)HRC
±1.5HRC
Ra=0.02um
Ø90x16mm
Specifikace podpůrných prstenců:
Název
Plan Support Ring
Small Cylinder Support Ring
Big Cylinder Support Ring
Aplikace
Plan vzorek
Průměr 8-22mm vzorku
Průměr 16-80mm vzorku
Testovací stojan MU-100
Testovací stojan MU-100 pro perfektní přesnost laboratorního testování pro přístroje UHT-100/UHT-200. Stojan musí být používán, pokud je přístroj kalibrován.
