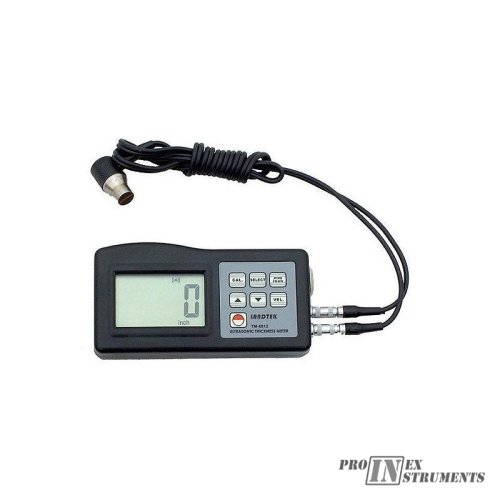

Mikroprocesorem řízený ultrazvukový tloušťkoměr materiálů nově s ještě rychlejším a přesnějším zpracováním, přístroj měří tloušťku kovových i nekovových materiálů jako je hliník, ocel, zinek, cín, plast, šedá litina, sklo a další vhodné vodiče ultrazvukových vln, pokud mají paralelní horní a spodní část. Tento tloušťkoměr může být použit v mnoha oblastech průmyslu. Jde o precizní přístroj použitelný na mnoha různých materiálech, jednotlivých součástkách i kompletních zařízeních a strojích. Může být také použit při monitorování všech typů trubek a tlakových nádob, kde detekuje úbytek materiálu v důsledku koroze.
Tloušťkoměry mají snadné ovládání – po jednoduché kalibraci přístroje na materiálu o známé tloušťce, můžete výsledky dalších měření přečíst na displeji. Přístroj může nalézt své uplatnění v různých odvětvích průmyslu pro měření materiálů, komponent a již instalovaných částí.
- může být použit k měření/monitorování tloušťky stěn potrubí, tlakových nádob, nádrží apod. pro jejich ztenčování díky korozi.
- Po kalibraci na známou tloušťku nebo rychlost zvuku přístroj poskytuje přesná měření
- Princip měření spočívá v přenesení ultrazvukového impulsu přes sondu do měřeného objektu, který se po dosažení jeho zadní stěny odrazí zpět.
- Tloušťka měřeného vzorku je určena přesným zaměřením času cesty ultrazvukového impulsu do vzorku a zpět.
- Přednastavených 11 rychlostí zvuku na různé druhy materiálů
- Datový výstup RS232
Technická data ultrazvukového tloušťkoměru:
| Typ přístroje |
TM-8812 |
| Měřící rozsah |
1,2mm-200mm |
| Materiál |
kovový i nekovový materiál |
| Měřící jednotky |
mm, palcemm |
| Přesnost |
± (0,5 % tloušťky materiálu + 0,1mm) |
| Rozlišení |
0,1 mm |
| Kalibrace |
vestavěné ocelová destička |
| Typ displeje |
4 místný LCD (mm/palce) |
| Minimální rozměr trubky |
Průměr 15mm, tloušťka 2mm, nebo 30mm a 3mm |
| Paměť |
ne |
| Rozhraní RS232 |
ano |
| Rychlost zvukového rozsahu |
500 - 9 000 m/s |
| Automatické vypínání |
Ano (5min) |
| Provozní teplota/vlhkost |
0°C až +50°C/ <80% |
| Pracovní frekvence |
Standardní snímač 5MHz (Ø 8mm) |
| Napájení |
4X1.5V AA (UM-3) baterie |
| Rozměry |
120 x 62 x 30mm |
| Hmotnost |
160g (přístroj) 40g (sonda) |
Rozsah dodávky
Přístroj, sonda 5 MHz, přenosný kufřík, vodivý roztok, vestavěná ocelová kalibrační destička o tloušťce 5mm, 4ks 1,5V AA baterií, návod v ČJ
Tabulka rychlosti šíření zvuku různými materiály
| Materiál |
hliník |
železo |
med |
mosaz |
zinek |
stríbro |
zlato |
cín |
| Rychlost zvuku (m/s) |
6320 |
5900 |
4700 |
4430 |
4170 |
3600 |
3240 |
3320 |
