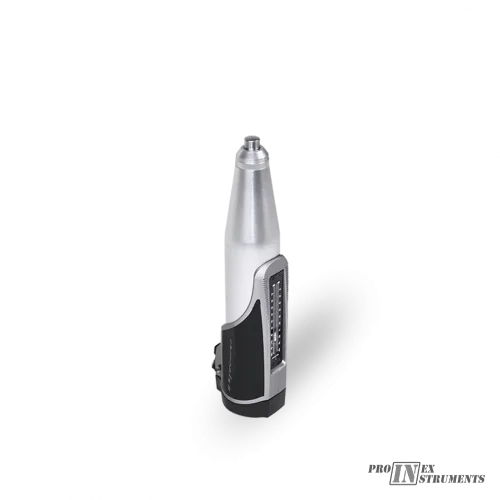

Schmidtovo kladívko CONCRETO N

Spolehlivost a pečlivý výběr komponent, 10 let zkušeností s výrobou nástrojů NDT, výrazný ergonomický a funkční design a nepřetržitý vědecký výzkum ve spolupráci s nejvýznamnějšími italskými univerzitami přinesly vývoj této řady nástroje nejnovější generace.

Zkušební kladivo typu N - design Novatest - bylo upraveno tak, aby bylo dosaženo vyšší míry spolehlivosti, pokud jde o korelační křivky, čímž byla získána nová metoda SonReb.

Pro vývoj nových křivek bylo testováno 50 kubických vzorků (200 x 200 mm) dvaceti odlišných tříd betonu. Vzorky byly podrobeny nedestruktivním testům (indexy kladiva a šíření ultrazvukových pulzů) a destruktivním testům (shazování lisem). Analýzou výsledků zkoušek bylo posouzeno, že kladivo pro zkoušení betonu CONCRETO N je neocenitelným nástrojem pro kontrolu a odhad kvality betonu. Maximální spolehlivosti je dosaženo při přísném dodržování pokynů výrobce.

7 dobrých důvodů pro výběr CONCRETO N:

• Protože to pochází z generace nástrojů a pracovních zkušeností za 25 let;
• Protože má inovativní design, díky kterému je jedinečný;
• Protože jako jediný má aktualizované své korelační křivky;
• Protože má nejširší rozsah měření použitelný pro beton od 5 do 110 N / mm²;
• Protože se může spolehnout na vědecký a platný důkaz sledovatelnosti;
• Protože se opírá o trvalou podporu excelence výzkumu a vývoje v oblasti nedestruktivních zkoušek ve stavebnictví;
• Protože jako jediný nabízí řadu funkčních a chytrých doplňků pro rychlý a přímý průzkum.

Princip měření Schimdtovým kladívkem

Schmidtovo kladívko je založeno na principu centrického rázu dvou těles a na principu odrazu. Při stlačení kladívka vrhá stlačená pružina ocelový úderník na zkoušený beton. Úderník odrazem napne pracovní pružinu s mechanickým ukazatelem odrazu. Podle velikosti odrazu pak určíme pevnost.

Údržba a kalibrace Schimdtova kladívka

Protože je přístroj CONCRETO N je založen na pružinovém mechanismu musí být přístroj časem kalibrován, neboť po delším používání se elastičnost pružiny může změnit.

Po delším užívání se můžou rovněž do přístroje dostat prachové částice, které vzniknou při testování a to může mít za následek mechanické poškození kladívka. V souladu se standardy pro váhu, rozměr a tvrdost, je SINT03 kovadlina vybavená poutkem pro snadný přenos během měření..

Testování kovadlinou nezaručuje, že různá kladívka budou produkovat stejný výsledek v různých rozsazích stupnice odrazové síly.

Technická data Schimdtova kladívka

Rozsah dodávky Schimdtova kladívka

• Kladívko
• Poziční šablona (délka 25mm)
• Tužka
• Ochranný kryt na konec přístroje pro zamezení vyskočení razidla při přenosu
• Přenosný kufřík
• Návod obsahuje korelační křivku v MpA a Psi, s vysvětlujícími vzorci, referenční normy, postup a omezení pro použití kladívka
• Abrazivní kolečko pro přípravu vzorku
