Cena
0 Kč

Výrobce
Sinowon

Kód produktu
POT-H1

Tvrdoměry Rockwell jsou vhodné pro měření středně tvrdých vzorků, zatímco tvrdoměry Brinell jsou zase vhodné pro měření měkkých materiálů. Tvrdoměry Vickers jsou proto nejuniverzálnější přístroje a jsou vhodné pro měření jak měkkých, tak tvrdých materiálů. Tradiční stolní tvrdoměr Vickers je limitován jak optickou, tak mechanickou částí a nelze jen použít například pro měření velkých obrobků na místě výrobního procesu.

Leeb a UCI tvrdoměry nejsou přesné pro měření novějších materiálu (např. titan) a dále požadují větší tloušťku obrobku, nebo specifickou drsnost.

A přesně na tyto aplikace je tento (POT) přenosný Vickers tvrdoměr ideální. Jedná se o přenosný tvrdoměr, pomocí kterého je možné měřit kdekoliv terénu (laboratoř, výrobní hala, na místě u zákazníka atd.). Více

Přednosti třvrdoměru Vickers:

Tvrdoměry Rockwell jsou vhodné pro měření středně tvrdých vzorků, zatímco tvrdoměry Brinell jsou zase vhodné pro měření měkkých materiálů. Tvrdoměry Vickers jsou proto nejuniverzálnější přístroje a jsou vhodné pro měření jak měkkých, tak tvrdých materiálů. Tradiční stolní tvrdoměr Vickers je limitován jak optickou, tak mechanickou částí a nelze jen použít například pro měření velkých obrobků na místě výrobního procesu.

Leeb a UCI tvrdoměry nejsou přesné pro měření novějších materiálu (např. titan) a dále požadují větší tloušťku obrobku, nebo specifickou drsnost.

A přesně na tyto aplikace je tento (POT) přenosný Vickers tvrdoměr ideální. Jedná se o přenosný tvrdoměr, pomocí kterého je možné měřit kdekoliv terénu (laboratoř, výrobní hala, na místě u zákazníka atd.).

Měření a vyhodnocování: Přímé, Automatické, Rychlé:

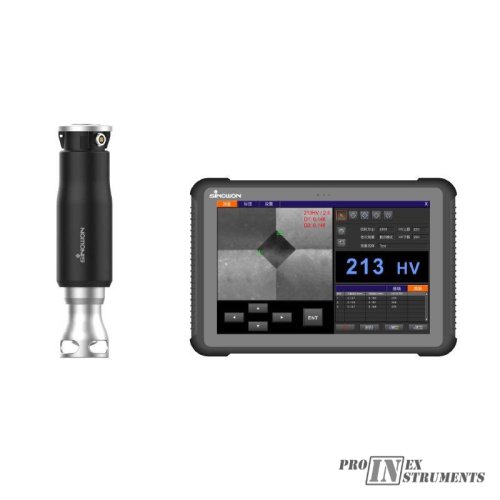

Díky speciální optice a CCD kamery lze vidět na obrazovce tabletu, jak vzniká odsazení přímo na testovaném povrchu. Jakmile hrot zanechá vtisk, je automaticky změřen a vyhodnocen, to znamení že úhlopříčky jsou softwarem automaticky změřeny bez externího mikroskopu a s tím spojených dalších otravných postupů Měření je tedy nejen mnohem rychlejší, ale je zde také vyloučen lidský faktor a tím způsobena chyba měření při subjektivním stanovení diagonálních délek.


Tento tvrdoměr je unikátním svého druhu a to díky okamžitému vyhodnocení měření a kontrolu skrze obrazu vtisku přes CCD kameru a přímé rozpoznání stavu diamantového hrotu.

Tvrdoměr POT  - vaše výhody:

Tento tvrdoměr může být použit na jakýkoliv materiál, bez jakékoliv další předešlé kalibrace. Lze použít pro měření tvrdosti všech možných materiálů bez jakýchkoliv etalonů, nebo dalších pracných nastavení.

Lze měřit ocel, neželezné kovy, plasty, karbid, sklo, keramiku až po různé nátěry.

Statická aplikace zatížení
 snižuje vibrace testovaného vzorku, a tedy vliv elastických vlastností materiálů
Tvrdoměr POT lze měřit velmi tenkostěnné materiály (≥0.1mmjako jsou např. cívky, plechy, kovové fólie které není možné měřit pomocí stolních a přenosných tvrdoměrů.

Měření tímto tvrdoměrem tedy není limitováno materiálem, tloušťkou, váhou a geometrií. Tvrdoměr POT je tedy vhodný pro měření kvality všech materiálů s tloušťkou ≥0.1mm.

Tvrdoměr POT - oblast použití:

Měření tímto tvrdoměr otevírá nové možnosti měření tvrdosti materiálů. Je nezávislé na poloze a směru testování. Dále není důležitá hmotnost a geometrie měřeného materiálu. Je tedy možné provést měření dříve nemyslitelných aplikací:

Příklady použití tvrdoměru POT jsou následující:

  • Tepelně ovlivněné místa - snadné a rychlé stanovení tvrdosti povrchu, bez předešlé kalibrace
  • Letectví - měření tvrdosti na místě u tenkostěnných součástí u různých slitin bez jakékoliv dodatečné kalibrace
  • Výrobci cívek – konečně spolehlivé přenosné testování tvrdosti plechů v cívkách
  • Testovací ve výrobním procesu -  je možné provést měření pomocí univerzální přenosné jednotky kdekoliv ve výrobním procesu
  •  Výzkumné ústavy, laboratoře a školící střediska - „Pohled skrze diamant“: sledování procesu vtlačování a kontrolní měření

Technické specifikace tvrdoměru Vickers:

Jméno Přenosný tvrdoměr Vickers
Aplikace zatížení Manuální Manuální Automatická Automatická
Měřící metoda Manuální Automatická Manuální Automatická

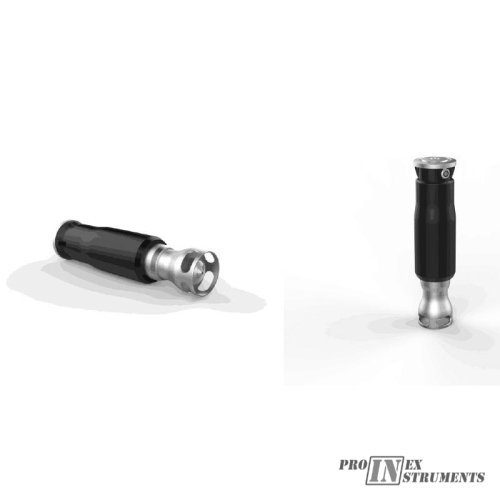

Měřící sonda 3N/10N/50N volitelně (sonda = jedno zatížení)
Stupnice 100HV – 1000HV
Systém Odolný tablet PC, HD 10,1“ displej, ½.8“200Mpx optický sytém
Jazyk Chinese/English
Rozlišení 1HV
Dle norem DIN 50150, ASTM E140
Reporty Křivka dle naměřených dat, výstup dat do formátu tabulky, včetně obrázků, statistika
Ovládání Klávesnice a myš
Napájení Adaptér (100V-240V), NiMH Baterie 3.7V/10000mAh
Životnost baterií Cca 240min nepřetržitého provozu
Provozní podmínky 0-50°C (Skladovací podmínky -20°C -60°C)
Váha 3kg
Rozměry Sonda: DØ62mm x 255mm, Tablet 272x195x22mm

Obsah balení tvrdoměru Vickers:

  • Měřící sonda Vickers
  • Tablet PC
  • Sada nástrojů
  • Měřící software Vickers
  • Etalon Micro Vickers
  • Přenosný leštící přístroj

Volitelné příslušenství tvrdoměru Vickers:

Poznámka: k přenosnému POT Vickers tvrdoměru

Pře samotným měřením použijte k zlepšení drsnosti povrchu jakýkoliv leštící přístroj. Drsnost je velmi důležitá pro výsledné naměřené hodnoty.
