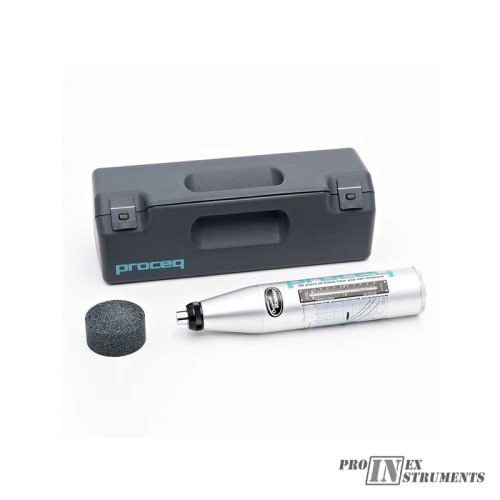

Originální Schmidtova kladívka Proceq

Testování tvrdosti betonu s originálním Schmidtovým kladívkem je nejčastěji používanou metodou po celém světě pro nedestruktivní zkoušku betonu a stavebních dílců. Poskytuje velkou škálu typů, každé kladívko je speciálně navrženo pro různé druhy materiálu.

Je možno vybrat mezi následujícími kladívky:

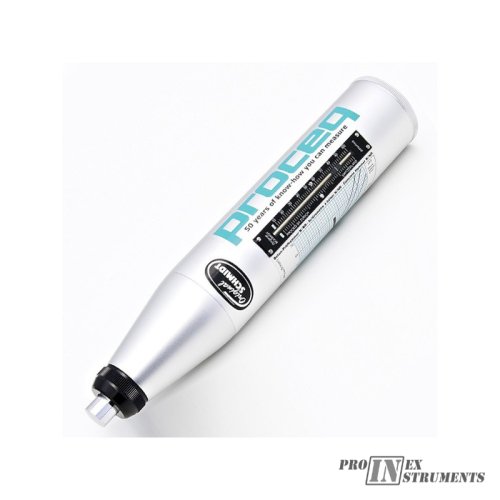

Schmidtovo kladívko Model s jednoduchou stupnicí (model N)

Měřící rozsah 10 do 70 N/mm² pevnosti v tlaku (pod 25 N/mm² typ P je lepší volba).
rázová energie = 2,207 Nm.
Hodnoty odrazu jsou zaznamenány na stupnici.
Testování pevnosti v tlaku stavebnicových betonových nosníků. Hodnoty odrazu jsou zaznamenány asistentem, který spočítá střední hodnotu a přečte pevnost v tlaku z konverzního diagramu.

Schmidtovo kladívko Model NR:

Měřící rozsah 10-70 N/mm² pevnosti v tlaku.
Rázová energie = 2,207 Nm.

Hodnoty odrazu jsou zaznamenány jako sloupcový diagram na registrační papír. Jedna role papíru se automaticky posouvá a je schopna pojmout až 4000 měření.
Často je most testován na několik místech kvůli jednotné kvalitě betonu. Inženýr udělá několik testů v intervalu 10m.

Schmidtovo kladívkoModel L/LR:

Měřící rozsah 10 do 70 N/mm²
Rázová energie (0,735 Nm).

Manipulace a rozměry jsou stejné jako u modelu N a NR, ale s 3x menší rázovou energií.
Tento model je vhodný pro zkoušení tenkostěnných a malých dílců (< 100 mm) ale také dílců z umělého kamene citlivého na náraz.

Schmidtovo kladívko Model LB:

Manipulace a rozměry jsou stejné jako u modelu L.
Zakončení rázového čepu má speciální design.

Rázová energie = 0,735 Nm.
Tento model je určen na dílce z pálené cihly !

Schmidtovo kladívko Model PT/P/PM:

• Tento kyvadlový model slouží speciálně pro zkoušení stavebních prvků s malou pevností.
• Jednotlivé modely odpovídají velikostí a tvarem kladívku.
• Lze použít jak v horizontální, tak vertikální poloze.
• Model PT - pro 0,2-5 N/mm2-. např. sádra, lehčený beton
• Model P - pro 5-30N/mm. např. pevnost čerstvých tepelně zpracovaných betonů, povlaků, mazaniny apod.
• Model PM - pro kontrolu kvality zdící malty.

Testovací kovadlina:

Každé kladívko po 1000 měřeních by mělo být zkontrolováno. Testovací kovadlina se používá zda- li odrazový mechanismus funguje korektně. V případě že jsou hodnoty mimo tolerance (vlivem znečištěním drobným cementem, opotřebením nebo poškození) je potřeba kladívko prohlédnout, nebo vyčistit.
