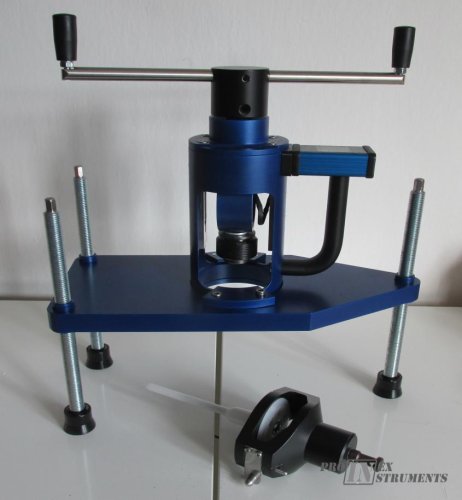

Přístroje jsou určené především k měření síly potřebné k vytažení plastové nebo kovové stavební kotvy. Tahová síla působí kolmo k povrchu. Opěrné body jsou vzdálené od osy zatěžování nejméně 150 mm. Přístroj je vhodný zejména pro kontrolu a zjištění stavu zdiva před instalací zateplovacího systému.
Měřící elektronika ukazuje jak okamžitou, tak maximální dosaženou výtažnou sílu v kN.
Technické parametry odtroměru:
Typ přístroje
AMB 5 PLUS / AMB 10 PLUS / AMB 15 PLUS
Rozsah měření pro výtažnou zkoušku
0 - 5 kN / 0 - 10 kN / 0 - 15 kN
Rozlišení měřící jednotky
0,001 kN / 0,001 MPa
Chyba z naměřené hodnoty
Max ±2 % z naměřené hodnoty ± 1 digit
Maximální vertikální zdvih
50 mm
Kapacita paměti
1 000 měření: datum, čas, číslo zkoušky, max. síla; přenos přes USB-C (formát MS Excel)
Hmotnost přístroje
5,0 kg (elektronika je součástí zatěžovacího členu)
Hlava pro plastové kotvy
Uzavíratelná – s aretací, zatížitelnost do 10 kN
Rozměry přístroje
250 x 85 mm
Provozní teplota
-10 °C až 50 °C
Napájení / kapacita
Vestavěný akumulátor Li-Ion, 8 hodin provozu, dobíjení přes port USB-C
Výbava a příslušenství odtroměru:
Standardní výbava
Základna s nastavitelnou výškou (závitové podpěry) a akušroubovákem NAREX Hybro. Podpěry jsou vzdálené 150 mm od středu.
Další příslušenství
Násuvné hlavy pro kovové kotvy (trny 8, 10 a 14 mm), kruhové ocelové terče průměr 50 mm pro odtrhové zkoušky.
Obsah standardní dodávky odtroměru:
•
Zatěžovací jednotka s indukčním siloměrem a vestavěnou elektronikou
•
Základna s nastavitelnými závitovými podpěrami 260 mm
•
Uzavíratelná hlava (pro plastové kotvy ETICS) včetně rychloupínací kuželky
•
Návod k obsluze
•
Kalibrační list vydaný Českým metrologickým institutem
•
Transportní kufr HEAVY
Přehled norem pro odtrhoměr:
1.
EAD 040083-00-0404 / ETAG 004: Vnější kontaktní tepelně izolační systémy s omítkou.
2.
ČSN EN 1015-12: Zkušební metody malt pro zdivo – stanovení přídržnosti zatvrdlých malt.
3.
ČSN EN 1542: Výrobky a systémy pro ochranu a opravy betonových konstrukcí – odtrhová zkouška.
4.
ČSN EN 12004-2: Lepidla pro keramické obkladové prvky – stanovení přídržnosti tahovou zkouškou.
5.
ČSN EN 13892-8: Zkušební metody potěrových materiálů – stanovení přídržnosti.
