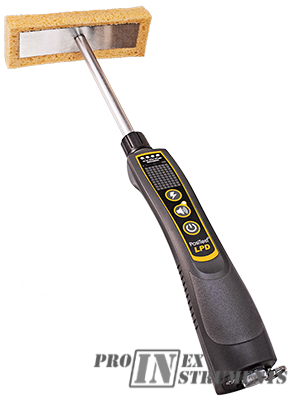

Nízkonapěťový porozimetr PosiTest LPD je přístroj pro detekci nenatřených míst či pórovitosti povlaku pomocí mokré houby, do které proudí el. proud pod nízkým napětím. Když přejíždíme místo, kde chybí povlak, voda pronikne do mezery a uzavře elektrický obvod, přístroj vydá světelný a zvukový signál. Více
Nízkonapěťový porozimetr PosiTest LPD je přístroj pro detekci nenatřených míst či pórovitosti povlaku pomocí mokré houby, do které proudí el. proud pod nízkým napětím. Když přejíždíme místo, kde chybí povlak, voda pronikne do mezery a uzavře elektrický obvod, přístroj vydá světelný a zvukový signál.
Porozimetr je vyráběn ve 2 variantách a to podle potřeby použití velikosti napětí.
Nízkonapěťový porozimetr je ideální nástroj při testech:
Ochranné nátěry, kontrola koroze, laboratorní použití, výrobci barev, povrchové úpravy, práškové barvy
Normy:
ISO 14654:1999, ISO 8289-A , ASTM G62, G6, D5162, BS7793-2, NACE TM0384, SP0188, AS3894.2, JIS K 6766
Vlastnosti nízkonapěťového porozimetru:
Jednoduchý
- Snadné použití s jasnými, multifunkčními LED diodami
- Připraveno k měření – obě sady jsou dodávány se vším potřebným pro testování
- Zvukově a viditelně upozorní, když jsou zjištěny nedostatky
- Lehký, ergonomický design
Odolný
- Robustní, ekologicky utěsněný kryt
- Odolný vůči povětrnostním vlivům, prachu a nárazům — splňuje nebo překračuje IP65
- Dvouletá záruka
Přesný
- Automatický autotest ověřuje kalibraci napětí
- Regulované napěťové výstupy při zatížení neklesnou
- Dlouhý formulář kalibračního certifikátu je součástí každého přístroje
- GroundSenseTM viditelně ujišťuje uživatele, že nástroj je řádně uzemněné
- Vyhovuje mezinárodním standardům včetně ISO, ASTM a NACE
Univerzální
- Široká škála přizpůsobitelného houbového hardwaru pro různé druhy
- testovací konfigurace
- Společné závity a konektory umožňují maximální flexibilitu
- Konektor pro sluchátka s přiloženým sluchátkem do hlučného prostředí
- Používá 3 alkalické nebo dobíjecí baterie AAA
- 4 možnosti napěťového výstupu splňují různé normy
Technická data nízkonapěťového porozimetru:
Mode |
|
|
|||
Napětí (DC) |
9V ±5% |
67,5V ±5% |
67.5V ±5% 9 |
90V ±5% |
|
Citlivost |
90kΩ ±3% |
80kΩ ±3% |
90kΩ ±3% |
400kΩ ±3% |
|
Měřící rozsah tloušťky povlaku |
0 až 500µm (0 - 20mils) |
||||
Provozní teplota |
-10°C - 50°C |
||||
Životnost baterie |
Ø 150 hodin (dle typu batrie) |
||||
IP ochrana |
splňuje nebo překračuje IP65 |
||||
Rozměry přístroje |
270x60x55mm |
||||
Váha přístroje |
180g (bez baterie a houby) |
||||
Váha včetně houby |
600g |
||||
Univerzální hardware a univerzální adaptéry zvýší užitečnost přístroje PosiTest LPD:

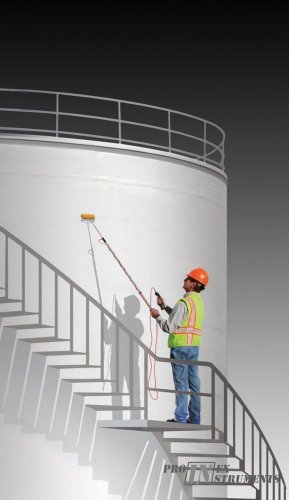

- NOVÁ kabelová tyč PosiTest LPD pro těžce dostupná místa
- Plochá houba může být řezána do vlastních tvarů
- Prodlužovací adaptér malířského válečku
- Univerzální adaptér na tyč
Obsah balení nízkonapěťového porozimetru:
Nízkonapěťový porozimetr BASIC KIT (LPDKITB) obsahuje vše potřebné pro detekci děr pomocí obdélníkové houbičky a obsahuje následující příslušenství:
- PosiTest LPD,
- základní trubice
- 3 baterie AAA,
- držák obdélníkové houby,
- obdélníkovou houba,
- 4,5 m (15') zemnící vodič,
- izolační límec,
- špunty do uší,
- popruh na zápěstí a karabina,
- certifikát Long Form Kalibrace navazujícím na NIST
- návod,
- pevné pouzdro,
- záruka dva roky

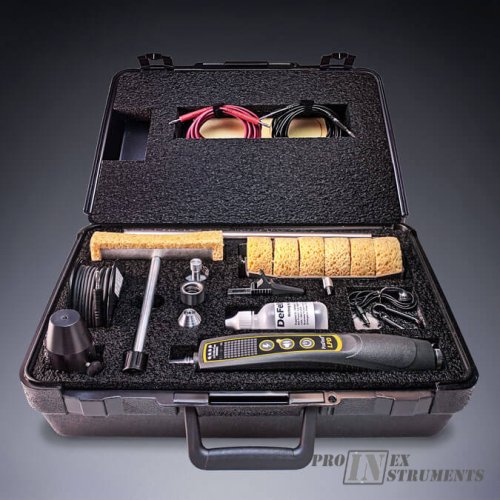

Nízkonapěťový porozimetr COMPLETE KIT (LPDKITC) zahrnuje to stejné jako základní sada + adaptabilní houbový hardware a prodlužovací příslušenství:
Různé houbové příslušenství pro různé testovací konfigurace:
- Obdélník (plochý)
- Váleček

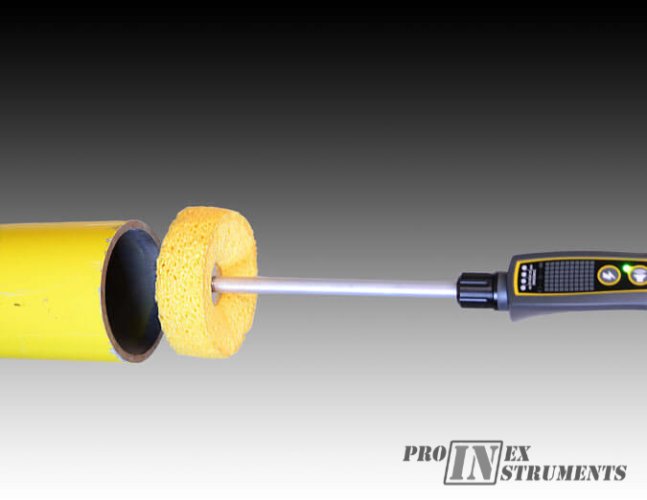

- Vnitřní průměr
- Dalších 20 cm x 20 cm (8”x8”) plochá houba pro běžné použití
- Smáčedlo
Rozšířené příslušenství
- Prodlužovací tyče poskytují dalších 0,6 m (2') dosahu
- Univerzální adaptéry pro použití se stávajícími nástavci malířského válečku
- 12 m (40') zemnící drát
- 4,5 m (15') vodící drát
- Magnetický zemnící sloupek
Obě sady obsahují pevné pouzdro
Balíček příslušenství (LPDACCPK)
Obsahuje adaptabilní houbový hardware a příslušenství pro přeměnu BASIC KIT PosiTest LPD COMPLETE KIT PosiTest LPD.
Bezpečnostní opatření!!!
Lidé s kardiostimulátorem, nebo jinými srdečními problémy by tento přístroj neměli používat!
Tento přístroj používá ke své funkcí napětí, které může způsobit úraz elektrickým proudem. Proto přístroj nabízí detekci uvolnění zemnící svorky, pokud je tedy svorka uvolněna přístroj se okamžitě automaticky vypne. Přesto však stále existuje riziko úrazu elektrickým proudem způsobené nesprávnou manipulací, nebo použitím. Důrazně doporučujeme přístroj držet pod ovládacím tlačítkem (viz obrázek) a vyhnout se kontaktu s horní (živé) částí přístroje. Dále je doporučeno
přístroj používat v rukavicích.
Co to je Pinhole detektor?
Pinhole Detektor – nebo-li detektor dírek je nedestruktivní nástroj pro detekci nespojitostí v nátěrovém systému včetně dírek, prasklin a tenkých míst. Mezi další názvy patří detektor pórovitosti, tester kontinuity, houbový detektor a Holiday detektor.
Existují dva typy dírkových detektorů, nízkonapěťové (mokrá houba) a vysokonapěťové (jiskrový tester). Nízkonapěťové detektory, jako je PosiTest LPD, se obvykle používají na nátěrových systémech o tloušťce menší než 500 µm (20 mil). Vysokonapěťové jiskrové testery pracují s napětím až 35 000 V, což může vážně poškodit obsluhu a poškodit povlak, pokud test není správně proveden. Bývají dražší a složitější než nízkonapěťové dírkové detektory.
Co se Pinhole detektorme měří?
Nízkonapěťový test dírky se provádí pohybem navlhčené elektrifikované houby po nevodivém povlaku naneseném na vodivý substrát. Nástroj je ‚uzemněn‘ nebo ‚uzemněn‘ k vodivému substrátu, obvykle upnutím na nepotaženou plochu. Když je povlak souvislý a nejsou přítomny žádné defekty, elektřina nemůže procházet z houby na substrát přes nevodivý povlak. Ale když elektrifikovaná houba narazí na vadu v povlaku, elektřina může proudit do substrátu a cestovat zpět do přístroje přes zemnící vodič, čímž dokončí obvod a spustí slyšitelné a viditelné alarmy.
Proč je testování porozity důležité?
Po nanesení ochranného nátěru je důležité zajistit, aby nebyly přítomny žádné defekty nebo nespojitosti, které by obnažovaly substrát pod ním. Malé oblasti tenkého nebo chybějícího povlaku, nazývané „pinhole“ nebo „holidays“, se mohou stát ohniskem koroze a drasticky zkrátit životnost ochranného nátěrového systému. Pouhým okem mohou být neviditelné. Detektory pórovitosti se často používají v aplikacích, kde je obtížné sledovat korozi, nebo v agresivním provozním prostředí, kde je výkon ochranného povlaku kritický.
Jak nízkonapěťový detektor dírek měří nátěry na betonu?
Při měření tloušťky povlaku se beton nepovažuje za „vodivý“ substrát, protože je mnohem méně vodivý než kov. Beton je však stále mírně vodivý a může přenášet dostatek proudu, aby umožnil fungování nízkonapěťových detektorů dírek. Proto je beton pro účely detekce nízkonapěťových dírek považován za „vodivý“ substrát.
Výzvou při provádění nízkonapěťového testování dírek na betonu je zajistit, aby byl přístroj řádně uzemněn. Pokud z betonu vyčnívá obnažená výztuž nebo kov, je to nejjednodušší řešení. Alternativou je zaražení kovové tyče (nebo kusu výztuže) do země poblíž betonu alespoň do hloubky desky, přičemž se spoléhat na to, že zemní proud vede mezi tyčí a deskou.
V čem se PosiTest LPD liší od ostatních pinhole detektorů?
PosiTest LPD byl navržen jako plně přizpůsobitelná jednotka a nabízí řadu funkcí, které se u jiných konkurenčních přístrojů běžně nevyskytují.
- Lehký – váží méně než většina konkurenčních produktů, snižuje svalové napětí a únavu
- Ergonomický design – zatímco většina ostatních zařízení má krabicový tvar, PosiTest LPD byl speciálně navržen tak, aby pohodlně padl do ruky s vyváženým rozložením hmotnosti.
- Snadné použití – jasné LED diody a jednoduché ovládání 3 tlačítky s grafickými ikonami
- Kalibrované (dobře regulované) napěťové výstupy, které neklesají pod zatížením. PosiTest LPD s větší pravděpodobností najde malé dírky než jiná zařízení.
- GroundSense™ viditelně ujišťuje uživatele, že je přístroj správně uzemněn. Uživatelé většiny konkurenčních zařízení by neupozornili, pokud dojde ke ztrátě spojení se zemí, což má za následek nedetekované dírky.
- Společná vlákna a konektory, které umožňují bezprecedentní kompatibilitu a přizpůsobení. Zákazníci mohou rozšířit dosah PosiTest LPD pomocí vlastních tyčí a prodlužovacích tyčí.
- Všechny modely obsahují pevné pouzdro pro pohodlné přenášení nástroje a veškerého příslušenství.
- Zahrnuje dlouhý formulář kalibračního certifikátu s návazností na NIST
- Dvouletá záruka
- Krytí IP65 odolný proti prachu a stříkající vodě. Žádné jiné zařízení není takto vysoce hodnoceno.
Jaký je účel smáčedla?
Někdy jsou dírky tak nepatrné, že voda má potíže dostat se k vodivému substrátu pod nimi, zejména na silnějších nátěrech, kdy voda musí proniknout dále do dírky, aby se dostala k substrátu. V těchto případech inspektoři použijí povrchově aktivní látku (smáčedlo) ke snížení povrchového napětí vody, což umožní roztoku lépe proniknout do dírky.
Je PosiTest LPD kompatibilní s řešeními PosiSoft?
Ne. PosiTest LPD nezaznamenává žádná data
Jak probíhá kalibrace PosiTest LPD v DeFelsku?
Každý PosiTest LPD je kalibrován při všech testovacích napětích se zátěží o známém elektrickém odporu a voltmetrem, každý z nich lze sledovat v národní metrologické laboratoři. Dlouhý formulář kalibračního certifikátu obsahující skutečné naměřené hodnoty je součástí každého přístroje. Žádné jiné zařízení neposkytuje tuto úroveň certifikace.
Vyžadují vaše nástroje nějaké formální školení pro používání? Nabízíte „demo“ modely?
Ne. Naše přístroje jsou navrženy pro jednoduché ovládání, obsahují snadno použitelné nabídky, návody k použití a užitečná videa. Namísto předváděcích modelů poskytujeme neomezenou technickou podporu prostřednictvím telefonu a/nebo e-mailu a omezenou 30denní záruku vrácení peněz.
Je PosiTest LPD kalibrován ve výrobě?
PosiTest LPD je dodáván plně zkalibrovaný a připravený k měření. Součástí je dlouhý formulář kalibračního certifikátu s návazností na NIST nebo PTB, který dokumentuje skutečné naměřené hodnoty provedené vaším přístrojem v naší kalibrační laboratoři na standardech s návazností na národní metrologický institut.
Žádné jiné zařízení neposkytuje tuto úroveň certifikace. Dejte si pozor na ‚Certifikáty‘ nebo ‚Osvědčení o shodě‘ nabízené konkurenty. Ty obvykle nezahrnují skutečné hodnoty přístroje a často nestačí ke splnění běžných požadavků na kvalitu.
Jaké zkušební napětí bych měl pro svou aplikaci použít?
PosiTest LPD nízkonapěťový detektor dírek má čtyři specifická přednastavená napětí. Tato napětí byla vybrána, protože jsou specifikována v různých mezinárodních normách a/nebo odpovídají provozním napětím jiných komerčně dostupných přístrojů. Většina norem nespecifikuje konkrétní napětí a místo toho umožňuje rozsah napětí – například NACE SP0188 specifikuje rozsah 5V-90V bez návodu na správné nastavení napětí pro danou aplikaci nebo tloušťku povlaku.
V době psaní tohoto článku jsme si vědomi pouze dvou mezinárodních norem specifikujících konkrétní napětí a citlivost:
ISO 8989 Metoda A Skelné a porcelánové smalty — Nízkonapěťový test pro detekci a lokalizaci defektů: 9V, 90 kΩ
ISO 14654 Ocel s epoxidovým povlakem pro vyztužení betonu: 67,5 V, 80 kΩ
Obecně jsme zjistili, že nastavení 67,5 V, 80 kΩ (pro kovové podklady) nebo 67,5 V, 90 kΩ (pro betonové podklady) jsou nejčastěji přijímána a používána pro velkou většinu aplikací.
