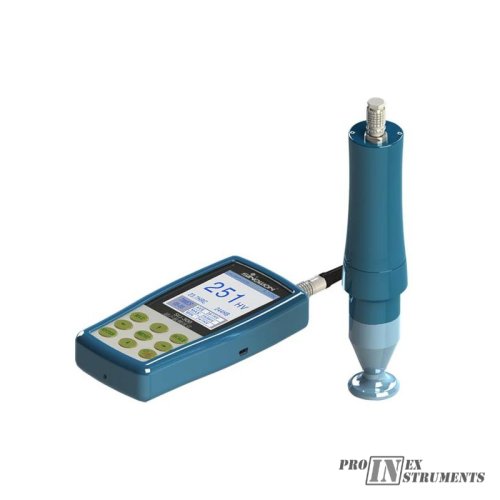

Motorizovaný ultrazvukový tvrdoměr SU-300M
Tento ultrazvukový tvrdoměr je použitelný svysokou škálou aplikace pro měření malých výkovků , litých materiálů, kontrola svárů, tepelně ovlivněných oblastí, raznic, forem, lisů, tenkostěnných dílů, ložisek, boky ozubení atd. Více
Dle norem: ASTM-A1038-2005, DIN50159-1-2008, JB/T9377-2010
Široká aplikace, výkonné funkce:
Tento ultrazvukový tvrdoměr je použitelný svysokou škálou aplikace pro měření malých výkovků , litých materiálů, kontrola svárů, tepelně ovlivněných oblastí, raznic, forem, lisů, tenkostěnných dílů, ložisek, boky ozubení atd.
Tabulka pro správný výběr zatížení pro různé aplikace:
| Zatížení | Model | Vlastnosti | Typická aplikace |
|---|---|---|---|
| 98N | Standardní délka (ruční) | Relativně velký vtisk, vyžaduje velmi malou přípravu vzorku | Malé výkovky, litý materiál, kontrola svárů, HAZ |
| 50N | Standardní délka (ruční) Prodloužená délka (ruční) Krátká sonda (ruční) |
Pro základní použití 30mm prodloužená délka Redukovaná délka (90mm) elektronika vsamostatném pouzdře |
indukčně kalené nebo cementované strojní součásti, vačkové hřídele, kontrola sváru turbín, HAZ Měření v drážkách, na bocích zubů ozubených kol, Lopatky turbín, vnitřní stěny trubek Ø>90mm |
| 10N | Standardní délka (ruční) Prodloužená délka (ruční) Krátká sonda (ruční) |
Snadná obsluha poskytující u ostrých rádiusů 30mm prodloužená délka Redukovaná délka (90mm) elektronika vsamostatném pouzdře |
Jointem nitridované nástroje a formy, formy, lisy, tenkostěnné díly Ložiska, boky zubů Lopatky turbín, vnitřní stěny trubek Ø>90mm |
| 8N | Motorizovaná sonda | Zatížení je kontrolováno servomotorem | Přesné díly, převodovky, oběžné dráhy ložisek |
| 3N | Motorizovaná sonda | Zatížení je kontrolováno servomotorem, malé otisky | Tenké vrstvy: měď, nebo chrom na železe válce |
| 1N | Motorizovaná sonda | Zatížení je kontrolováno servomotorem, velmi malé otisky | Tenké vrsty a nátěry |
Design, zpracování, materiál:
Kovové pouzdro zapínací tlačítko, dobíjecí port odolné klávesy
Vlastnosti ultrazvukového tvrdoměru UHT-500:
- Vysoká přesnost měření — ±3% HV, ±1.5HR, ±3%HB, ±5HLD
- Přístroj zanechá velmi malý vtisk
- Vysoká efektivita měření — výsledek do 2 vteřin, 60x efektivnější než konvenční způsob
- Velký barevný 4“ LCD displej — přímé zobrazení výsledků měření, času, maxima, minima, průměru, odchylky
- Jednoduchá obsluha po krátkém zaškolení
- 2letá záruka Velká paměť pro 2000 skupin naměřených dat snáslednou analýzou
- Jednoduchá kalibrace – Možnost uložení 20 kalibračních skupin, vylepšení efektivity kalibrace
Obsah balení, motorizovaná sonda:
Ultrazvukový tvrdoměr UHT-300 má mnoho příslušenství, které zajistí ještě přesnější a rychlejší měření: 1Kg motorizovaná sonda je součástí balení UHT-300 pro eliminaci klepání vporovnání směřením sruční sondou.- Přístroj UHT-300
- 1Kgf motorizovaná sonda
- Etalon Rockwell
- Kabel sondy
- COM kabel
- USB nabíječka
- Anti-vibrační obal
- Šroubovák
- Certifikát
- CZ manuál
Výhody:
V současné době existující následující metody pro měření tvrdosti: Rockwell, Brinell, Vickers, Leeb atd. Nevýhodu u těchto testů měření tvrdosti jsou zřejmé, vysoké síly zatížení, zanechané velké vtisknutí (vrub) který může vest k destruktivnímu zničení testovacího vzorku Testování podle Vickerse vyžaduje optické měření a profesionální zaškolení obsluhy pro správné vyhodnocení měření, dále není možné merit těžké obrobky, instalovaných strojích a dalších již smontovaných dílů Měření podle metody Leeb aplikuje odraz a jedná se o nepřímé měření tvrdosti, které může snadno vest k velké odchylce při konvertování do stupnic dle Brinell, Rockwella a Vickerse.. Ultrazvukový tvrdoměr UHT aplikuje ultrazvukovou metodu kontaktní impedance poskytující srovnávací měření tvrdosti pro testované vzorky, svýhodami vysoké přesnosti, efektivity, přenosnosti a jednoduché obsluhy.
Technické specifikace SU-300M
| Konfigurace | Model | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rozměry | ||||||||||||||||||||
| Přístroj | 160x80x30mm, ruční sonda: ø22x153mm, Váha (bez sondy) 500g | |||||||||||||||||||
| Balení | 350x450x150mm, váha balení (standardního příslušenství) 5kg | |||||||||||||||||||
| Specifikace | ||||||||||||||||||||
| Rozsah tvrdosti | HB:85-650; HV 80-1599; HRC: 20-70; HRB: 41-100; HRA: 61-85,6; HS: 34,2-97,3; Mpa:255-2180N/mm | |||||||||||||||||||
| Přesnost | Standardní DIN 50159-1-2008 (chybovost %) | |||||||||||||||||||
| Stupnice | <250HV | 250-500HV | 500-800HV | >800HV | ||||||||||||||||
| HV0,1 | 6 | 7 | 8 | 9 | ||||||||||||||||
| HV0,3 | 6 | 7 | 8 | 9 | ||||||||||||||||
| HV0,8 | 5 | 5 | 6 | 7 | ||||||||||||||||
| HV 1 | 5 | 5 | 6 | 7 | ||||||||||||||||
| HV 5 | 5 | 5 | 6 | 5 | ||||||||||||||||
| HV 10 | 5 | 5 | 5 | 5 | ||||||||||||||||
| Stupnice tvrdosti | Vickers (HV); Rockwell C (HRC); Rockwell A (HRA); Rockwell B (HRB); Brinell (HB); SU-200 podporuje HLD | |||||||||||||||||||
| LCD | Černobílý | Barevný | ||||||||||||||||||
| Podsvícení | Ano (nastavitelné) | |||||||||||||||||||
| Jazyk | Angličtina, Němčina, Portugalština, Čeština | |||||||||||||||||||
| Nastavení data | Ano | |||||||||||||||||||
| Dle norem | ASTM-A1038-2005, DIN50159-08, JB/T9377-2010 | |||||||||||||||||||
| Datový výstup | ||||||||||||||||||||
| Provozní podmínky | Teplota -10-50°C; Vlhkost: 30-80% RH | |||||||||||||||||||
| Napájení | Dobíjecí lithium baterie: napětí: 4,2V 4800mAh | |||||||||||||||||||
| Automatické vypnutí | Po 5 minutách neaktivity | |||||||||||||||||||
| Paměť | 2000 skupin naměřených dat a 20skupin kalibračních dat | |||||||||||||||||||
| Zobrazené údaje | Testovací zatížení, počet testů, výsledek testu, průměr/max/min, odchylka, konverze | |||||||||||||||||||
Ruční sondy ultrazvukového tvrdoměru:
- Používá nejnovější senzor ultrazvukové technologie
- Získané výsledné hodnoty měření bez pomocného zařízení
- Podpora měření v 360°
- Perfektní konstrukce svynikajícím držením
- Malé rozměry a váha
- Rychlé a přesné měření na hranách vzorků
- Velmi malý vrub (nedestruktivní)
Specifikace sond:
| Typ sondy | HP-1K | HP-2K | HP-5K | HP-10K |
| Dostupnost | Volitelné | Standardní | Volitelné | Volitelné |
| Testovací zatížení | 10N | 20N | 50N | 98N |
| Průměr | 22mm | 22mm | 22mm | 22mm |
| Délka | 154mm | 154mm | 154mm | 154mm |
| Průměr kmitající tyčky | 2.4mm | 2.4mm | 3mm | 3mm |
| Drsnost měřeného povrchu | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| Minimální tloušťka | 2mm | 2mm | 2mm | 2mm |
| Minimální váha | 0,3kg | 0,3kg | 0,3kg | 0,3kg |
Ultrazvuková sonda má 136° diamantový hrot, na testovaném obrobku je vytlačen jehlan ve velikosti dle materiálu testovaného vzorku. Tvar odsazení je stejný jako u konvečního tvrdoměru Vickers a nepotřebuje žádný spcifický mikroskop pro měření.
Tabulka hloubky odsazení dle zvolené sondy a tvrdosti zvoleného vzorku:
| Sondy (motorizované MP, ruční HP) | ||||||
| Tvrdost | MP-300 | MP-500 | HP-1K | HP-2K | HP-5K | HP-10K |
| 800HV | 4 | 5 | 7 | 10 | 15 | 22 |
| 600HV | 4 | 5 | 8 | 11 | 18 | 25 |
| 500HV | 5 | 6 | 9 | 12 | 19 | 27 |
| 300HV | 6 | 8 | 11 | 16 | 25 | 35 |
| 100HV | 10 | 13 | 19 | 27 | 43 | 61 |
Motorizované sondy ultrazvukového tvrdoměru:
- Používá nejnovější senzor ultrazvukové technologie
- Získané výsledné hodnoty měření bez pomocného zařízení
- Podpora měření v 360°
- Perfektní konstrukce svynikajícím držením
- Malé rozměry a váha
- Rychlé a přesné měření na hranách vzorků
- Velmi malý vrub (nedestruktivní)
- Automatické motorizované testovaní pomocí jednoho tlačítka
- Eliminuje chybovost způsobené lidským faktorem (otřesy/chvění ruky)
- Vyšší přesnost a opakovatelnost
- Vhodná pro tenké vzorky
Specifikace motorizovaných sond:
| Typ sondy | MP-300 | MP-500 | MP-800 | MP-1000 |
| Testovací zatížení | 3N | 5N | 8N | 10N |
| Průměr | 46mm | 46mm | 46mm | 46mm |
| Délka | 197,5mm | 197,5mm | 197,5mm | 197,5mm |
| Průměr kmitající tyčky | 3,7mm | 3,7mm | 3,7mm | 3,7mm |
| Minimální váha materiálu | 0,3kg | 0,3kg | 0,3kg | 0,3kg |
| Minimální tloušťka | 2mm | 2mm | 2mm | 2mm |
Specifikace etalonů:
| Rozsah tvrdosti | Homogennost | Drsnost | Rozměry |
| (28~35)HRC | ±1.5HRC | Ra=0.02um | Ø90x16mm |
| (38~43)HRC | ±1.5HRC | Ra=0.02um | Ø90x16mm |
| (48~53)HRC | ±1.5HRC | Ra=0.02um | Ø90x16mm |
| (58~63)HRC | ±1.5HRC | Ra=0.02um | Ø90x16mm |
| (300-500)HV1 | ±3HV | Ra=0.02um | Ø90x16mm |
| (300-500)HV5 | ±3HV | Ra=0.02um | Ø90x16mm |
Specifikace podpůrných prstenců:
| Název | Plan | Small Cylinder | Big Cylinder |
| Aplikace | rovný vzorek | Průměr 8-22mm | Průměr 16-80mm |
| Materiál | Nerezová ocel | ||
Testovací stojan MU-100
Testovací stojan MU-100 pro perfektní přesnost laboratorního testování pro přístroje UHT-100/UHT-200. Stojan musí být používán, pokud je přístroj kalibrován.
Materiál: nerezová ocel, Váha: 8Kg, Rozměry: 200x200x332mm
